Á vaxandi sviði rafknúinna ökutækja hefur eftirspurn eftir afkastamiklum rafreiðhjóla (E-bike) rafhlöðum aukist vegna þörfarinnar fyrir lengri drægni, betra öryggi og meiri skilvirkni. Lithium-ion (Li-ion) rafhlöðupakkinn er einn mikilvægasti hluti hvers rafhjóls. Sem fremsti framleiðandi árafhjóla rafhlöður í Kína, þessi grein kafar í grunn framleiðsluferli og hönnunarsjónarmið til að byggja áreiðanlegar, afkastamiklar litíumjónarafhlöður fyrir rafhjól.
Skilningur á grunnatriðum E-bike Lithium-ion rafhlöðupakka
Lithium-ion rafhlöðupakkar eru kraftaverkin á bak við rafmagnshjól, bjóða upp á mikla orkuþéttleika, langan líftíma og tiltölulega létta miðað við hefðbundnar blýsýrurafhlöður. Þessar pakkningar samanstanda venjulega af nokkrum litíumfrumum sem raðað er í röð eða samhliða, sem veita nauðsynlega spennu og getu fyrir mótor hjólsins til að skila árangri.
Hönnun rafhlöðupakkans verður að tryggja samhæfni við raforkukerfi E-hjólsins, hámarka tog, hröðun og drægni. Litíum járnfosfat (LiFePO4) og litíum nikkel mangan kóbalt oxíð (NMC) eru algengustu efnafræðin sem notuð eru í rafhjóla rafhlöður, sem hver um sig býður upp á sérstaka kosti hvað varðar stöðugleika, líftíma og orkuþéttleika.

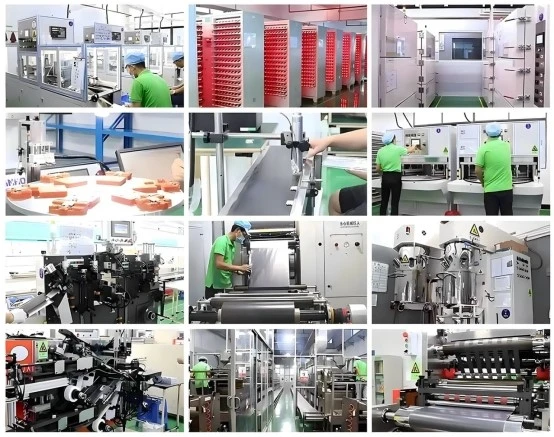

Framleiðsluferli rafreiðhjóla litíumjónarafhlöðu
Ferlið við að framleiða lithium-ion rafhlöðupakka fyrir E-hjól er flókið, sem felur í sér nokkur lykilþrep til að tryggja bæði frammistöðu og öryggi.
Skref 1: Hráefnisval og frumuundirbúningur
Framleiðsluferlið byrjar með vandlega vali á rafhlöðufrumum. Lithium-ion rafhlöður fyrir rafreiðhjól nota venjulega sívalar frumur (eins og 18650 eða 21700), prismatískar eða pokafrumur, hver valinn út frá viðkomandi notkun. Framleiðendur fá frumur frá virtum birgjum til að tryggja gæði og samræmi. Frum eru síðan flokkuð út frá lykileinkennum, svo sem spennu og innri viðnám, til að tryggja einsleitni og langvarandi afköst.
Skref 2: Samsetning rafhlöðuklefa
Þegar frumurnar eru tilbúnar byrjar samsetningarferlið. Þetta felur í sér að tengja frumurnar í röð eða samhliða, allt eftir nauðsynlegri spennu og getu rafhjólakerfisins. Til dæmis gæti dæmigerð 48V rafhlaða rafreiðhjóla notað 13-14 frumur í röð (3,7V hvor), á meðan stærri rafhlöðupakkar fyrir afkastamikil rafreiðhjól gætu þurft fleiri rafhlöður.
Hólfunum er komið fyrir í hlífðarhúsi, oft úr endingargóðu ABS plasti, sem býður upp á höggþol og tæringarvörn. Þetta húsnæði er hannað til að vernda rafhlöðuna fyrir ytri aðstæðum eins og vatni, ryki og miklum hita.
Skref 3: Sameining rafhlöðustjórnunarkerfisins (BMS)
Mikilvægur hluti af rafhlöðupakkanum er rafhlöðustjórnunarkerfið (BMS). BMS fylgist með heilsu rafhlöðupakkans með því að stjórna hleðslu- og afhleðslulotum, vernda frumurnar gegn ofhleðslu, ofhleðslu og skammhlaupi. BMS tryggir einnig heildaröryggi rafhlöðunnar með því að viðhalda hitastjórnun og spennujafnvægi yfir frumurnar.
Í hágæða rafhjólakerfum eru háþróaðar snjallar BMS lausnir með CANBUS eða UART samskiptareglum samþættar til að fylgjast með frammistöðu í rauntíma og leyfa greiningu og hagræðingu meðan á notkun stendur.
Skref 4: Einangrun og öryggiseiginleikar
Rafhlöðupakkinn verður að vera rétt einangraður til að koma í veg fyrir skammhlaup og tryggja öryggi meðan á notkun stendur. Hitaeinangrunarefni er bætt við til að vernda gegn hitamyndun, en hágæða raflögn og tengi eru notuð til að tryggja örugga tengingu milli frumna og mótorsins.
Hönnun pakkans felur einnig í sér innri öryggiseiginleika, svo sem öryggi og þrýstingsloka, til að verjast áhættu eins og hitauppstreymi eða ytri líkamlegum skemmdum.
Athugasemdir um hönnun rafhlöðupakka fyrir rafhjól
Þegar litíumjónarafhlöðupakka er hannað fyrir rafhjól þarf að hafa nokkra lykilþætti í huga:

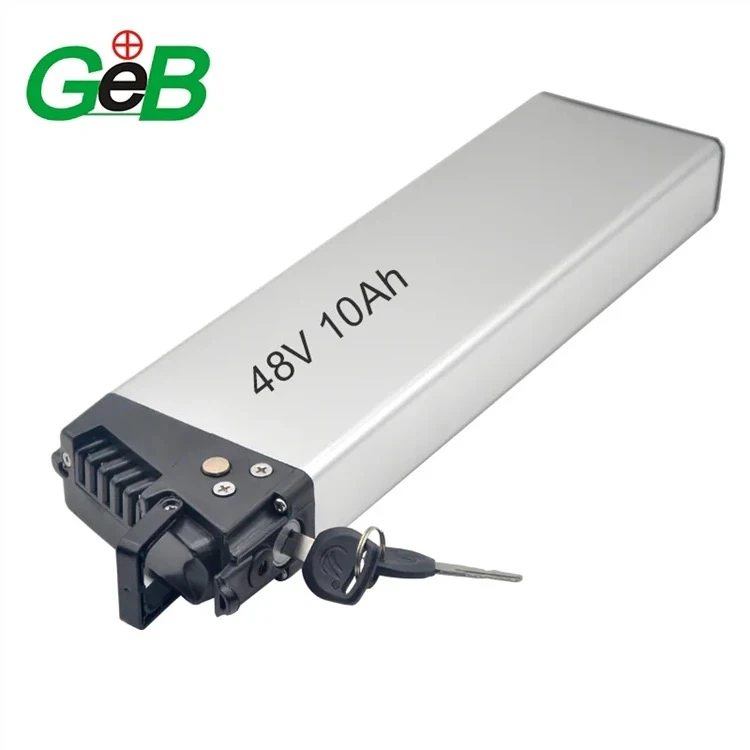

Kröfur um spennu og afkastagetu: Fyrsta skrefið í hönnunarferlinu er að skilja spennu- og afkastagetukröfur tiltekins E-hjóla líkansins. Til dæmis veitir 48V rafhlaða pakki venjulega nauðsynlegan kraft fyrir afkastameiri rafhjól. Afkastagetan, mæld í amp-stundum (Ah), ákvarðar hversu langt rafhjólið getur ferðast á einni hleðslu, sem er mikilvægt atriði fyrir bæði ferðamenn og afþreyingarhjólamenn.
Formþáttur rafhlöðu: Rafhlöðupakkar fyrir rafreiðhjól koma í mismunandi formþáttum, svo sem sívalur, prismatísk eða pokafrumur. Hver formþáttur hefur einstaka kosti. Sívalar frumur eru endingargóðar og hagkvæmar, en prismatískar frumur eru plásssparnari og pokasellur eru léttar og sveigjanlegar, tilvalnar fyrir þétta eða sérsniðna hönnun. Formstuðullinn hefur bein áhrif á heildarhönnun rafhlöðupakkans, þar með talið stærð, lögun og frammistöðu.
Hitastjórnun: Lithium-ion rafhlöður eru viðkvæmar fyrir hitasveiflum og mikill hiti eða kuldi getur haft veruleg áhrif á frammistöðu þeirra og endingu. Rafhlöðupakkahönnunin verður að innihalda árangursríkar varmastjórnunarlausnir til að viðhalda ákjósanlegu rekstrarhitastigi, sérstaklega á svæðum þar sem erfið veðurskilyrði eru ríkjandi. Kæliplötur eða hitapúðar eru oft settar inn til að stjórna hitaleiðni.
Ending og vernd: Ytra hlíf rafhlöðupakkans verður að vera endingargott og ónæmt fyrir höggum, titringi og umhverfisþáttum eins og vatni og ryki. Margir framleiðendur velja ABS plast vegna jafnvægis á endingu, kostnaði og auðveldri framleiðslu. Að auki eru hlífðarrásir og öryggi samþætt til að koma í veg fyrir ofstraum, ofhleðslu og skammhlaup, sem eykur heildaröryggi rafhjóla rafhlöðunnar.
Gæðaeftirlit og prófun
Það er mikilvægt að tryggja gæði og öryggi litíumjónar rafhlöðupakka fyrir rafhjól. Strangar gæðaeftirlitsráðstafanir eru framkvæmdar á hverju stigi framleiðsluferlisins. Þetta felur í sér að prófa einstaka frumur fyrir spennu og viðnám, tryggja einsleitni í samsetningu og sannreyna að rafhlöðustjórnunarkerfið (BMS) virki rétt.
Lokaprófun felur í sér að meta frammistöðu pakkans við ýmsar aðstæður, þar á meðal hleðslu- og afhleðslulotur, hitaprófanir og getuprófanir. Markmiðið er að tryggja að rafhlöðupakkinn uppfylli ströngustu kröfur um frammistöðu, áreiðanleika og öryggi.
Stefna í rafhlöðuframleiðslu rafhjóla
Rafhlöðuiðnaðurinn fyrir rafreiðhjól heldur áfram að gera nýjungar, með framförum sem miða að því að bæta orkuþéttleika, draga úr þyngd og auka öryggi. Framleiðendur eru að kanna nýja rafhlöðuefnafræði, svo sem litíumjárnfosfat (LiFePO4), sem býður upp á yfirburða hitastöðugleika og lengri líftíma. Að auki eru framleiðendur að taka upp sjálfbæra starfshætti, þar á meðal endurvinnslu rafhlöðu og orkusparandi framleiðslutækni, til að draga úr umhverfisáhrifum þeirra.
Önnur lykilstefna er þróun hraðhleðslutækni sem dregur verulega úr þeim tíma sem það tekur að endurhlaða rafhjóla rafhlöðu. Eftir því sem eftirspurn eftir rafhjólum eykst munu þessar nýjungar gegna mikilvægu hlutverki í að bæta heildarupplifun rafhjóla.
Niðurstaða
Lithium-ion rafhlöðupakkinn er mikilvægur hluti hvers E-hjóla, og hönnun þess og framleiðsluferli eru nauðsynleg til að skila afkastamikilli, áreiðanlegri og öruggri vöru. Með því að skilja helstu skrefin sem taka þátt í framleiðslu rafhlöðu fyrir rafhjól, allt frá flokkun og samsetningu frumna til samþættingar háþróaðra rafhlöðustjórnunarkerfa, geta framleiðendur framleitt rafhlöður sem knýja næstu kynslóð rafhjóla. Með áframhaldandi framförum í rafhlöðutækni lítur framtíð rafhjóla bjartari út en nokkru sinni fyrr.
