Í hinum hraða-heimi rafvæðingar og endurnýjanlegrar orku í dag eru rafhlöður orðnar sláandi hjarta nýsköpunar-frá rafknúnum farartækjum (EVS) til rafhjóla, orkugeymslukerfa og snjalltækja. Samt er það miklu meira en tæknileg æfing að breyta rafhlöðuhugmynd í áreiðanlega fjöldaframleidda-vöru; þetta er flókið verkfræðiferðalag sem krefst þverfaglegrar samvinnu, nákvæmrar stjórnunar og stöðugrar hagræðingar.
Þessi grein leiðir þig í gegnum allt rafhlöðuþróunarferlið, frá frumgerð til fjöldaframleiðslu, og útskýrir hvernig faglegir OEM/ODM framleiðendur breyta hugmyndum í raunverulega, markaðs-rafhlöðupakka.
Af hverju rafhlöðuþróun er kerfisverkfræði
Rafhlöðuþróun er ekki einfaldlega að setja frumur saman í pakka. Þetta er kerfisverkfræðiferli sem samþættir rafefnafræði, efnisfræði, vélhönnun, rafeindatækni og framleiðsluþekkingu-.
Vel heppnuð rafhlaða verður að ná fínu jafnvægi á milli:
- Afköst: orkuþéttleiki, líftíma, hleðsluhraði
- Öryggi: hitastöðugleiki, hlífðarhönnun, samræmi við vottun
- Kostnaður og framleiðni: stigstærð hönnun og skilvirkni aðfangakeðju
Í litíum-jóna- og LiFePO₄-vistkerfum nútímans hefur sérhver hönnunarákvörðun-frá frumuefnafræði til BMS-algríms-áhrif á lokakostnað, afköst og öryggi. Að skilja þetta kerfis-jafnvægi er lykillinn að skilvirkri vöruþróun og sjálfbærri samkeppnishæfni.
Stig 1: Skilgreining á kröfum og hugmyndahönnun
Sérhver frábær rafhlöðuverkefni byrjar með skýrri skilgreiningu á því hvað varan verður að ná.
Markaðs- og tæknilegrar kröfugreiningar
Mismunandi atvinnugreinar hafa mjög mismunandi forgangsröðun:
- EV rafhlöður: leggðu áherslu á orkuþéttleika og hraðhleðslu-
- Rafhlöður fyrir rafhjól eða-vespu: forgangsraðaðu stærð, þyngd og endingu
- Orkugeymslukerfi: leggja áherslu á líftíma og kostnaðarhagkvæmni
- Rafeindatækni: krefjast þéttleika og öryggis
Þessar markaðsþarfir eru þýddar í tæknilegar breytur eins og nafnspennu, afkastagetu, innra viðnám, hringrásarlíf, losunarhraða og rekstrarhitastig. Á sama tíma verða þróunaraðilar að huga að kostnaðarþvingunum, þar sem efni eins og bakskautsvirk efni (td NCM, LFP) og raflausnir eru 60–70% af heildarkostnaði.
Hugmyndahönnun og hagkvæmni sannprófun
Þegar lykilforskriftir hafa verið skilgreindar velja verkfræðingar frumuefnafræði (LFP fyrir öryggi og langan líftíma, NCM fyrir meiri þéttleika) og hefja þrívíddarlíkön og frumgerð hlífðarhönnun.
Snemma sýnishorn eru oft gerð með CNC vinnslu eða þrívíddarprentun, sem gerir teymum kleift að sannreyna fljótt uppbyggingu, stærð og hitauppstreymi áður en fjárfest er í massa-framleiðslumótum.
Stig 2: Þróun frumgerða verkfræði
Eftir hugmyndaprófun færist verkefnið yfir í verkfræðilega frumgerð-brúarinnar á milli hugmyndar og framleiðsluvöru.
Þróun efniskerfis og rafskauta
Þessi áfangi er lögð áhersla á að fínstilla- bakskauts-/skautasamsetningar, einsleitni húðunar og slurry-stýringu.
- Bakskaut: oft álpappírsgrunnur; húðþykkt og rúlla-pressunarþéttleiki (3,3–3,5 g/cm³ fyrir NCM) hafa bein áhrif á afkastagetu.
- Skaut: koparþynnugrunnur; jafnvægi milli grafíts og sílikoninnihalds ákvarðar stöðugleika hringrásarinnar.
- Raflausn: aukefni og Li-saltstyrkur er fínstillt fyrir stöðuga SEI-myndun og lágt viðnám.
Vélræn og varmastjórnunarhönnun
Uppbygging rafhlöðunnar verður að tryggja stífleika, einangrun og skilvirka hitaleiðni.
Hitalíkan hjálpar til við að viðhalda hitamun innan ±2 gráðu innan eininga-sem er mikilvægt til að lengja endingartíma.
Sumar háþróaðar pakkningar samþætta fasa-breytingarefni eða hitapípur til að stjórna erfiðum aðstæðum.
Þróun rafhlöðustjórnunarkerfis (BMS).
BMS virkar sem "heili" rafhlöðunnar, stjórnar öryggi, orkujafnvægi og samskiptum.
Kjarnaaðgerðir eru:
Nákvæmt SOC/SOH mat (með aðlagandi Kalman síum, villa Minna en eða jafnt og 3%)
Frumujöfnun til að bæta nothæfa getu
Hitasamhæfing við kælikerfið
Samræmi við ISO 26262 hagnýta öryggisstaðla
Vélbúnaðar-í--lykkjuprófun (HIL) tryggir að BMS virki áreiðanlega við öll bilunarskilyrði.
Stig 3: Ferlaþróun og tilraunaframleiðsla
Fyrir fjöldaframleiðslu verða verkfræðingar að sannreyna að hægt sé að endurtaka hönnunaráform stöðugt í mælikvarða.
Framleiðsluferli rafskauta
Þetta felur í sér nákvæma stjórn á gróðurblöndu, húðun, þurrkun og kalanderingu:
- Besta seigja slurrys tryggir samræmda húðun og viðloðun.
- Tvíhliða-húð eykur afköst en krefst háþróaðrar spennustjórnunar.
- Calendering skilgreinir rafskautsþéttleika; of mikil þjöppun skaðar líftíma hringrásarinnar.
Frumusamsetning og myndun
Það fer eftir formstuðli:
- Sárfrumur eru duglegar fyrir sívalur snið (allt að 4 PPM hraða).
- Staflaðar frumur ná meiri orkuþéttleika og betri samkvæmni, ákjósanlegt fyrir solid-ástand eða pokahönnun.
Myndunar- og öldrunarferlar eru mikilvægir-hækkandi hleðsla byggir upp stöðugt SEI-lag og nákvæm getuflokkun tryggir samkvæmni vörunnar.
Stig 4: Próf, löggilding og vottun
Engin rafhlaða kemur inn á markaðinn án víðtækrar staðfestingar til að tryggja öryggi, frammistöðu og endingu.
Frammistöðu- og hringrásarprófanir
Rafhlöður gangast undir marg-ástandsmat:
- Afkastageta og innri viðnám við mismunandi hitastig (-30 gráður -60 gráður)
- Hringrás líf við 25 gráður og 45 gráður undir 1C hleðslu / losun
- Dagatalsöldrun við háan-hitageymslu
Öryggispróf
Inniheldur ofhleðslu,-skammhlaup, mylja, titring, hitalost og nöglpróf.
Uppgerð hitauppstreymis er mikilvæg til að meta hitaútbreiðslu-sterkt frumubil og útblásturshönnun getur tafið keðjuverkun um meira en 15 mínútur.
Fylgni og vottanir
Það fer eftir markmörkuðum, vottun getur falið í sér:
- UN38.3, CE, IEC62133 - fyrir útflutning og flutning
- UL2271/1973, SAE J2929 – fyrir Norður-Ameríku staðla
- GB38031 - fyrir Kína EV rafhlöður
Skipulagsvottun 3–6 mánuði fram í tímann kemur í veg fyrir framleiðslutafir og tryggir hnökralausa alþjóðlega sendingu.
Stig 5: Fjöldaframleiðsla og stöðugar umbætur
Þegar hönnun og sannprófun er lokið fer verkefnið í fjöldaframleiðslu-þar sem verkfræðileg nákvæmni mætir aga verksmiðjunnar.
Uppsetning framleiðslulínu og staðfesting
Nútíma litíum rafhlöðuverksmiðjur ná yfir 80% sjálfvirkni.
Laserskurður, nákvæm stöflun og sjálfvirk suðu tryggja samkvæmni, en PPAP (Production Part Approval Process) staðfestir CPK gildi yfir 1,33 fyrir mikilvægar breytur.
Gæðaeftirlit og birgðakeðjustjórnun
Með því að innleiða MES og SPC kerfi er hægt að rekja - rauntíma 200+ gæðaeftirlitspunkta, sem dregur úr höfnunartíðni um allt að 40%.
Fylgst er með hráefnum (td bakskautsduft kornastærð, rakainnihald) til að tryggja rekjanleika og stöðugleika til lengri tíma-.
Áframhaldandi hagræðing
Fjöldaframleiðsla er ekki endirinn-það er upphaf stöðugra umbóta.
Með endurgjöf viðskiptavina og greiningu á gögnum á vettvangi geta verkfræðingar betrumbætt uppbyggingu, fínstillt BMS reiknirit (með OTA uppfærslum) og undirbúið næstu-kynslóð uppfærslur eins og samþættingu í fastri-stöðu eða hraðari hleðslupöllum.
Niðurstaða
Ferðalagið frá frumgerð til fjöldaframleiðslu endurspeglar samvinnulist nútímaverkfræði- sem er óaðfinnanleg blanda af vísindum, hönnun og framleiðslugreinum. Hver áfangi krefst sérfræðiþekkingar, prófunar og teymisvinnu þvert á rafefnafræði, vélrænni hönnun og hugbúnaðarkerfi. Eftir því sem næsta-kynslóð tækni eins og fast- og natríum-jónarafhlöður þroskast mun ferlið þróast.

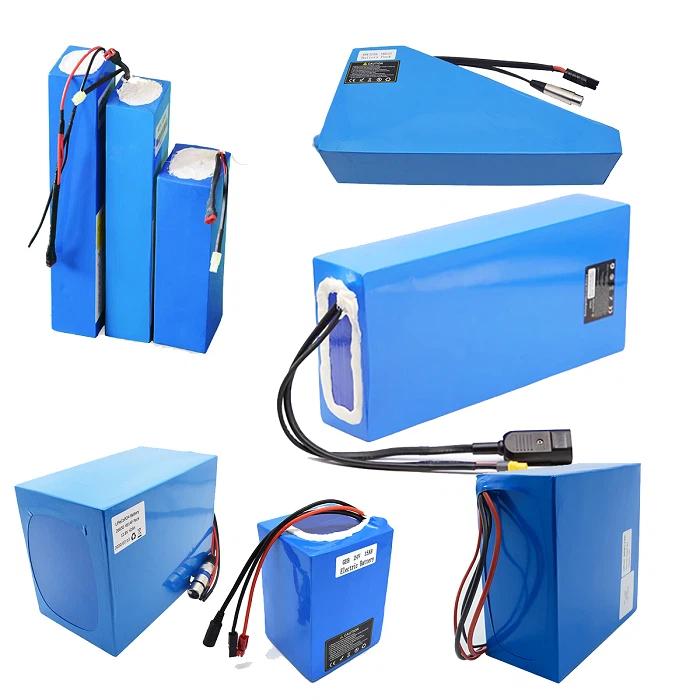

GEB er vörumerki undir General Electronics Technology Co., LTD, og fagmaðurframleiðanda rafhlöður fyrir e-hjól.

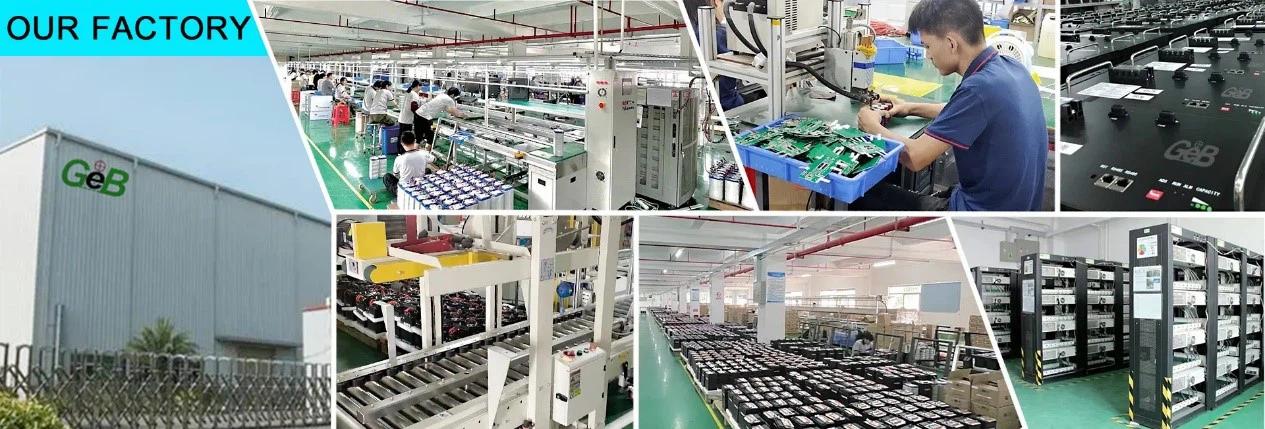

Frá stofnun verksmiðjunnar okkar árið 2009 hefur GEB lagt metnað sinn í að bjóða upp á há-gæða, há-afköst og umhverfisvæn litíum rafhlöður fyrir evrópska og Norður-Ameríku e-reiðhjólamarkaði. Í gegnum árin höfum við byggt upp sterkt orðspor meðal alþjóðlegra viðskiptavina með því að halda uppi grunngildum okkar um nýsköpun, gæði, þjónustu og ábyrgð.
