Þegar kemur að því að stækka raforkukerfi fyrir ýmis forrit er algengt að tengja margar 12-volta rafhlöður. Hvort sem þú ert að knýja húsbíl, bát eða jafnvel sólarorkukerfi getur það hjálpað þér að ná æskilegri spennu eða afkastagetu að skilja hvernig á að tengja tvær 12-volta rafhlöður samhliða eða í röð. Í þessari handbók munum við leiða þig í gegnum grunnatriðin í því hvernig á að tengja tvær 12-volta rafhlöður samhliða og í röð og draga fram kosti og íhuganir fyrir hverja aðferð.
Hvað þýðir "að tengja rafhlöður í samhliða og röð"?
Áður en kafað er inn í „hvernig á að“ skulum við skýra hvað það þýðir að tengja rafhlöður samhliða og röð í raun:
Raðtenging: Þessi aðferð eykur spennu rafhlöðubankans þíns á meðan getu (AH) er óbreytt. Til dæmis munu tvær 12V rafhlöður, sem eru tengdar í röð, framleiða 24V en halda sama magni á amperstundum.
Samhliða tenging: Þessi aðferð eykur getu (amp-stunda einkunn), en spennan helst sú sama. Þannig að ef þú tengir tvær 12V rafhlöður samhliða, muntu samt hafa 12V, en heildargetan mun tvöfaldast, sem gerir kleift að nota lengur áður en þú þarft að endurhlaða.
Hvernig á að tengja tvær 12-volta rafhlöður í röð
Raðtenging er tilvalin ef þú þarft að auka spennu kerfisins. Svona á að tengja tvær 12-volta rafhlöður í röð:
Þekkja skautana: Hver 12V rafhlaða hefur jákvæða (+) og neikvæða (-) tengi.
Tengdu rafhlöðurnar: Notaðu jumper vír til að tengja jákvæða skaut fyrstu rafhlöðunnar við neikvæða skaut annarrar rafhlöðunnar.
Uppsetning sem leiðir af sér: Þú munt nú hafa samsetta spennu upp á 24V, með jákvæðu skautinni á fyrstu rafhlöðunni og neikvæða skaut annarri rafhlöðunnar eftir til að tengjast hleðslu- eða rafmagnskerfinu þínu.
Mikilvæg ábending: Gakktu úr skugga um að báðar rafhlöðurnar séu eins að spennu og getu. Að blanda rafhlöðum með mismunandi afkastagetu eða spennu getur valdið hleðsluvandamálum og dregið úr endingu rafhlöðubankans.
Helstu atriði fyrir raðtengingar:
Amp-stunda (AH) einkunnin er sú sama og ein rafhlaða, en þú tvöfaldar spennuna.
Gakktu úr skugga um að báðar rafhlöðurnar séu af sömu gerð, gerð og aldri til að tryggja stöðuga frammistöðu.
Farðu aldrei yfir jákvæðu og neikvæðu skautana, þar sem það gæti valdið skammhlaupi sem getur leitt til hugsanlegs skemmda eða öryggisáhættu.
Hvernig á að tengja tvær 12-Volt rafhlöður samhliða

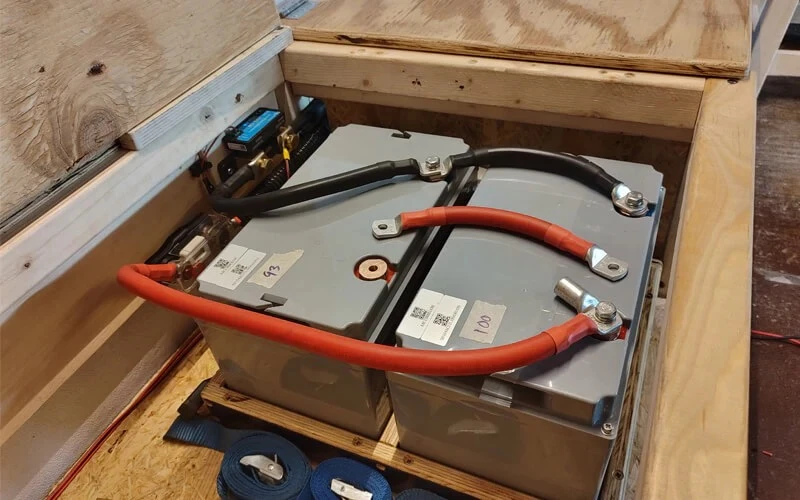

Ef markmið þitt er að auka afkastagetu kerfisins án þess að breyta spennunni eru samhliða tengingar leiðin til að fara. Svona á að tengja tvær 12V rafhlöður samhliða:
Þekkja skautana: Eins og áður hefur hver rafhlaða jákvæða (+) og neikvæða (-) skauta.
Tengdu jákvæðu skautana: Notaðu jumper vír til að tengja jákvæðu skauta beggja rafhlöðunnar.
Tengdu neikvæðu skautana: Á sama hátt skaltu nota annan jumper vír til að tengja neikvæðu skautana á báðum rafhlöðunum.
Uppsetning sem leiðir af sér: Kerfið þitt verður áfram á 12V, en heildarmagnið á amperstundum (getan) mun aukast. Til dæmis, ef hver rafhlaða hefur 35AH einkunn, mun rafhlöðubankinn þinn hafa heildargetu upp á 70AH.
Helstu atriði fyrir samhliða tengingar:
Spennan helst sú sama en afkastagetan (AH) eykst.
Notaðu alltaf rafhlöður sem eru eins að spennu og getu til að tryggja jafnvægi á hleðslu og afhleðslu.
Þú gætir þurft að nota stærri snúrur til að takast á við aukinn straum ef þú ert að draga mikið afl frá rafhlöðunum.
Mælt er með því að tengja við jákvæðu tengi annars rafhlöðunnar og neikvæða skaut hinnar rafhlöðunnar til að jafna álag og hleðslu yfir báðar rafhlöðurnar.
Algeng mistök sem ber að forðast
Þó að það kunni að virðast einfalt að tengja tvær rafhlöður saman, þá eru nokkrar mistök sem geta haft áhrif á afköst kerfisins:
Ójöfn hleðsla/afhleðsla: Ef notaðar eru rafhlöður með mismunandi afkastagetu getur sú sem er með minni afkastagetu endað á yfirvinnu, sem leiðir til ótímabæra bilunar.
Röng raflögn: Að fara yfir jákvæðu og neikvæðu skautana getur valdið skammhlaupi sem getur valdið skemmdum á rafhlöðum og kerfinu.
Mismunandi rafhlöðugerðir: Blanda mismunandi tegundum eða gerðum af rafhlöðum (td hlaupi á móti AGM á móti litíum) getur það valdið ójafnri spennu, sem gæti leitt til bilunar við hleðslu eða afhleðslu.
Ófullnægjandi snúrur: Ef snúrurnar sem notaðar eru eru of þunnar fyrir nauðsynlegan straum gætu þeir ofhitnað og skemmt kerfið. Notaðu alltaf snúrur sem hafa viðeigandi einkunn fyrir núverandi drátt.
Ítarleg stilling: Röð samhliða tenging
Fyrir þá sem þurfa bæði aukna spennu og afkastagetu er röð samhliða uppsetningin leiðin til að fara. Þessi uppsetning felur í sér að rafhlöður eru settar í röð fyrst til að auka spennu og síðan tengja margar seríur samhliða til að auka getu.
Skref 1: Víra rafhlöður í röð: Tengdu tvær rafhlöður í röð til að ná æskilegri spennu (td tvær 12V rafhlöður í röð til að búa til 24V).
Skref 2: Samhliða tenging: Þegar þú ert með mörg raðtengd sett geturðu tengt þau sett saman samhliða til að auka heildargetuna.
Þetta er sérstaklega gagnlegt þegar þú þarft háspennukerfi (til dæmis 24V eða 48V) með meiri afkastagetu á ampertíma fyrir langtíma notkun eins og sólkerfi, húsbíla eða rafmagnshjól.
Niðurstaða
Hvort sem þú ert að tengja tvær 12V rafhlöður í röð til að auka spennu eða samhliða til að auka afkastagetu, þá er nauðsynlegt að skilja grundvallaratriði rafhlöðunnar til að tryggja hámarksafköst. Að fylgja réttum verklagsreglum og forðast algeng mistök mun hjálpa þér að búa til áreiðanlegt raforkukerfi sem uppfyllir sérstakar þarfir þínar.
Af hverju að velja GEB fyrir rafhlöðulausnir þínar?

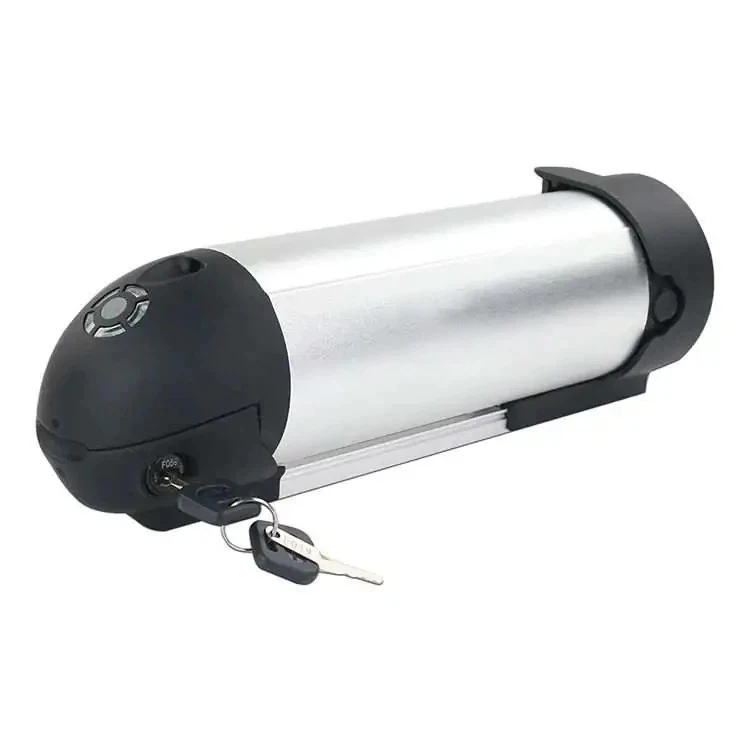

Hjá GEB (General Electronics Technology Co., LTD) sérhæfum við okkur í að útvega hágæða litíumjónarafhlöður fyrir rafhjól, þar á meðal vinsæl36V rafhjóla rafhlaða. Rafhlöðurnar okkar eru þekktar fyrir mikla orkuþéttleika, létta hönnun og langan endingartíma, sem gerir þær tilvalnar fyrir krefjandi notkun.
