Þegar kemur að því að tengja 24V rafhlöðu fyrir rafmagnsvespu gæti mörgum byrjendum fundist verkefnið flókið og ógnvekjandi. Hins vegar, í raun og veru, þegar þú skilur grunnreglurnar og fylgir réttum aðferðum, er ferlið ekki eins erfitt og það kann að virðast. 24V rafhlöðukerfi, eins og nafnið gefur til kynna, veitir 24 volta afl, sem er staðlað uppsetning fyrir margar léttar rafmagnsvespur og lítil rafknúin farartæki. Þessar rafhlöður eru venjulega annaðhvort litíum- eða blýsýrutegundir, báðar færar um að veita nægilegt afl fyrir rafmagnsvespur, sem gerir þær tilvalnar fyrir daglega vinnu eða helgarferðir.
Þú gætir velt því fyrir þér, hvers vegna að velja 24V rafhlöðu fram yfir hærri spennu? Einfaldlega sagt, 24V rafhlaðan nær jafnvægi á milli þess að veita nægjanlegt afl en halda þyngdinni lágri, sem er fullkomið fyrir léttar rafmagnsvespur. Í eftirfarandi köflum verður farið ítarlega í hvernig á að velja réttu rafhlöðuna, raflögnin og mikilvæg atriði til að tryggja að þú getir klárað rafhlöðuna með góðum árangri.
Efni sem þarf
Áður en þú byrjar að tengja raflögn er mikilvægt að tryggja að þú hafir öll nauðsynleg verkfæri og efni. Hér að neðan er listi yfir helstu íhluti sem þú þarft til að tengja 24V rafhlöðu fyrir rafmagnsvespuna þína:
- 24V rafhlaða: Mikilvægasti íhluturinn. Venjulega finnur þú tvær tegundir af rafhlöðum: litíum og blýsýru. Lithium rafhlöður verða sífellt vinsælli vegna meiri orkuþéttleika þeirra og lengri líftíma, sem gerir þær að ákjósanlegu vali fyrir rafmagnsvespur.
- Rafhlöðustjórnunarkerfi (BMS): BMS er "heili" rafhlöðukerfisins. Það fylgist með heilsu rafhlöðunnar, kemur í veg fyrir ofhleðslu, ofhleðslu og ofhitnun, verndar rafhlöðuna gegn skemmdum.
- Rafhlöðutengingarvír: Mikilvægt er að velja réttar snúrur. Snúrurnar þurfa að þola hámarks straumálag rafhlöðunnar. Venjulega er mælt með þykkari vírum til að forðast ofhitnun vegna ofstraums.
- Tengi: Þetta eru notuð til að tengja rafhlöðuna við aðra hluta rafvespunnar, svo sem stjórnandi og mótor. Algeng tengi eru XT60, Anderson Powerpole og fleiri.
- Rafmagnsband og einangrunarteip: Þetta er notað til að tryggja að allir tengipunktar séu rétt einangraðir og koma í veg fyrir skammhlaup eða raflost.
- Öryggi og straumvarnarhlutir: Öryggi veita vörn gegn ofstraumi og tryggja öryggi alls kerfisins.
Þegar þú hefur allt þetta efni tilbúið geturðu byrjað ferlið. Næsta skref verður að skilja hvernig á að tengja þessa íhluti rétt.
Að velja réttar rafhlöðuforskriftir
Að velja réttu rafhlöðuna er lykillinn að því að tryggja afköst og öryggi rafvespunnar. Þegar þú velur 24V rafhlöðu eru nokkrir mikilvægir þættir sem þarf að hafa í huga: rafhlöðugerð, getu, afhleðsluhraða og samsvarandi rafhlöðustjórnunarkerfi (BMS).
1. Gerð rafhlöðu: Algengustu rafhlöðutegundirnar eru litíum og blýsýra. Lithium rafhlöður hafa yfirburði hvað varðar þyngd, getuþéttleika og líftíma, sem gerir þær hentugri fyrir nútíma rafmagns vespur. Blýsýrurafhlöður eru aftur á móti ódýrari en hafa tilhneigingu til að vera þyngri og hafa styttri líftíma.
2. Rafhlöðugeta (Ah): Afkastageta rafhlöðunnar ákvarðar hversu mikið afl hún getur veitt og því stærri sem afkastageta er, því lengra er drægni vespu. Venjulega duga rafhlöður með afkastagetu á milli 5Ah og 10Ah fyrir flestar rafmagnsvespur, sem veita 20 til 50 kílómetra drægni. Þú getur valið rétta rafhlöðugetu miðað við sérstakar þarfir þínar. Ef þú ferð oft langar vegalengdir er mælt með rafhlöðu með meiri getu.
3. Afhleðsluhraði (C einkunn): Afhleðsluhraði rafhlöðunnar vísar til hversu mikinn straum hún þolir í langan tíma, venjulega gefið upp sem "C." Til dæmis getur rafhlaða með 10C einkunn gefið 10 sinnum afkastagetu sína í straumi. Hátt losunarhraði er mikilvægt til að tryggja stöðuga aflgjafa, sérstaklega við hröðun og upp brekkur, án þess að valda spennufalli eða ofhitnun.
4. Rafhlöðustjórnunarkerfi (BMS): Hlutverk BMS er ekki bara að koma í veg fyrir ofhleðslu og ofhleðslu, heldur einnig að fylgjast með stöðu hverrar einstakrar frumu og koma í veg fyrir ójafnvægi innan rafhlöðupakkans. Fyrir 24V kerfi felur uppsetningin venjulega í sér 10S (10 seríur) eða 12S (12 seríur) pakka, sem ákvarða spennusviðið og samsvarandi BMS kröfur. Gakktu úr skugga um að velja BMS sem er samhæft við forskriftir rafhlöðunnar.
Með því að skilja þessar rafhlöðuforskriftir geturðu valið þá 24V rafhlöðu sem hentar best þörfum rafmagnsvespu þinnar.
Reglur um rafhlöðulagnir
Skilningur á meginreglunum á bak við rafhlöðulagnir er lykilatriði til að tryggja að rafhlöðukerfið í rafmagnsvespu þinni gangi vel og örugglega. Raflögn 24V rafhlöðukerfis felur fyrst og fremst í sér að tengja rafhlöðuna við stjórnandi vespu, mótor og hleðslutæki. Við skulum brjóta niður hvernig hver tenging virkar og skrefin sem taka þátt.
- Jákvæð og neikvæð tenging: Fyrst þarftu að ganga úr skugga um að þú tengir jákvæðu og neikvæðu skautunum á rafhlöðunni rétt. Jákvæð stöðin er venjulega merkt með „+“ eða rauðum lit, en neikvæða stöðin er merkt með „-“ eða svörtum lit. Þegar rafhlaðan er tengd skaltu ganga úr skugga um að jákvæða skautið sé tengt við jákvæða inntakið á vespu og neikvæða tengið við neikvæða inntakið. Ef þú snýrð pólunni við gæti vespun ekki ræst, eða það sem verra er, rafhlaðan eða stjórnandinn gæti skemmst.
- Rafhlöðu- og stýristenging: Rafhlaðan tengist stýringu vespuns, sem stjórnar spennu rafgeymisins og stjórnar afköstum mótorsins. Þegar þú tengir skaltu ganga úr skugga um að tengingin milli rafhlöðunnar og stjórnandans sé örugg og vel einangruð til að forðast slæma snertingu eða skammhlaup. Margir vespustýringar eru með sérstakar rafhlöðuinntakstengi, svo fylgdu bara leiðbeiningunum um raflögn í notendahandbókinni til að tengja þær rétt.
- Rafhlöðu- og mótortenging: Rafhlaðan þarf einnig að vera tengd við mótor vespu. Rafhlaðan veitir kraftinn en mótorinn knýr hjólin. Þessari tengingu er venjulega stjórnað í gegnum stjórnandann, þar sem stjórnandinn stillir aflið sem kemur frá rafhlöðunni til að stjórna hraða og snúningsvægi mótorsins.
- Rafhlöðustjórnunarkerfi (BMS) Raflögn: BMS er kjarninn í rafhlöðustjórnunarkerfinu, ábyrgur fyrir því að fylgjast með heilsu rafhlöðunnar og tryggja að rafhlaðan sé ekki ofhlaðin eða ofhleðsla. BMS raflögn felur venjulega í sér margar inntaks- og úttakstenglar sem fylgjast með spennu hvers rafhlöðuklefa fyrir sig. Við raflögn skaltu ganga úr skugga um að hver vöktunarvír sé rétt tengdur við BMS fyrir nákvæma stjórnun.
Skref fyrir uppsetningu rafhlöðu
Uppsetning rafhlöðunnar er mikilvægur hluti af raflögninni, þar sem rétt uppsetning tryggir bæði stöðugleika og langlífi rafhlöðukerfisins. Hér að neðan eru almenn skref til að setja upp 24V rafhlöðuna:
Veldu rétta rafhlöðustaðsetningu: Í fyrsta lagi þarftu að finna viðeigandi stað til að setja rafhlöðuna upp. Rafhlaðan ætti að vera tryggilega fest í stöðu þar sem hún mun ekki breytast eða titra meðan á akstri stendur. Flestar rafmagnshlaupahjól eru með sérstök rými fyrir uppsetningu rafhlöðu, venjulega staðsett undir þilfari eða fótbretti.
Tryggðu rafhlöðuna: Þegar þú hefur fundið viðeigandi stað skaltu festa rafhlöðuna örugglega við grind vespu. Þú getur notað rafhlöðufestingar, skrúfur eða límband til að halda rafhlöðunni á sínum stað. Gakktu úr skugga um að rafhlaðan sé þétt fest til að forðast hreyfingar sem gætu valdið skemmdum eða óstöðugleika.
Tengdu rafhlöðuna við stjórnandann og mótorinn: Eins og fyrr segir skaltu tengja jákvæðu og neikvæðu skaut rafgeymisins við samsvarandi inntak á stjórnanda og mótor. Ef BMS er þegar uppsett skaltu ganga úr skugga um að raflögn þess sé einnig rétt tengd við rafhlöðuna, stjórnandann og mótorinn.

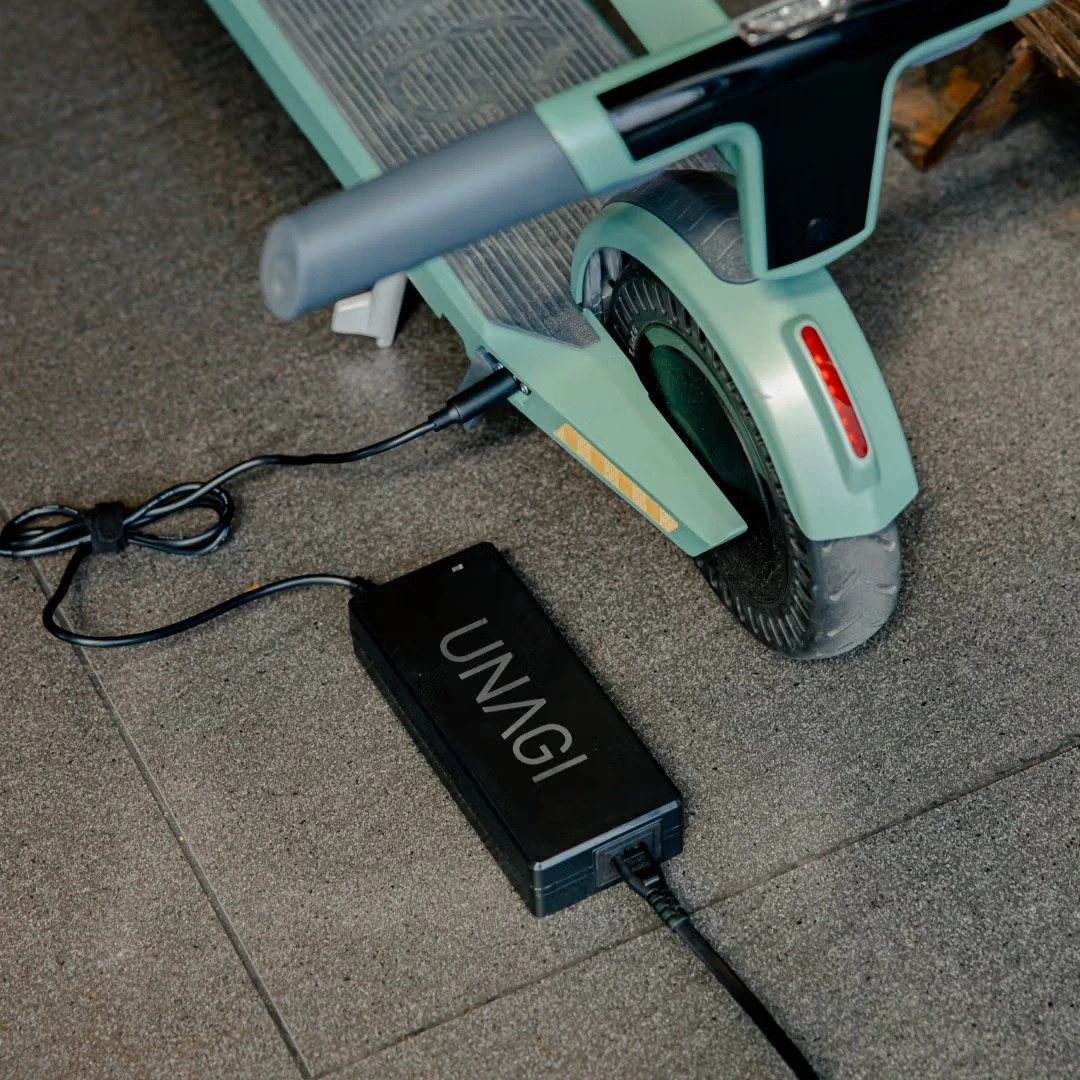

Tengdu hleðslutengið: Rafmagnshlaupahjól eru venjulega með hleðslutengi sem tengist hleðslutækinu til að endurhlaða rafhlöðuna. Þegar rafhlaðan er sett upp skaltu ganga úr skugga um að hleðslutengið sé rétt tengt til að auðvelda endurhleðslu síðar.
Athugaðu tengingar: Eftir uppsetningu skaltu skoða vandlega allar tengingar til að ganga úr skugga um að þær séu öruggar og að engir vírar séu óvarðir. Gakktu úr skugga um að allar tengingar séu vel einangraðar til að koma í veg fyrir skammhlaup eða önnur rafmagnsvandamál.
Öryggisráðstafanir
Öryggi ætti alltaf að vera í forgangi þegar unnið er með rafhlöður. Að gera nauðsynlegar öryggisráðstafanir við uppsetningu og raflögn tryggir að rafhlöðukerfið þitt haldist öruggt og skilvirkt. Hér eru nokkrar nauðsynlegar öryggisráðstafanir:
Komið í veg fyrir skammhlaup: Gakktu úr skugga um að jákvæðu og neikvæðu skautarnir á rafhlöðunni komist ekki í snertingu við málmhluti við raflögn. Notaðu einangrunarlímband, hitaslöngur og önnur hlífðarefni til að hylja óvarða víra og tengipunkta og koma í veg fyrir skammhlaup.
Notaðu öryggi og straumvörn: Það er mikilvægt að setja öryggi og straumvarnarbúnað í rafhlöðukerfið þitt. Öryggi hjálpa til við að vernda gegn ofstraumi með því að aftengja rafrásina ef straumurinn fer yfir öryggismörk. Veldu öryggi með viðeigandi straumeinkunn miðað við getu rafhlöðunnar og kröfur stjórnandans.
Forðastu ofhleðslu og ofhleðslu: Ofhleðsla og ofhleðsla eru tvær helstu orsakir rafhlöðuskemmda, sérstaklega með litíum rafhlöðum. Gakktu úr skugga um að rafhlöðustjórnunarkerfið (BMS) sé rétt uppsett og virki þar sem það mun fylgjast með spennu rafhlöðunnar og koma í veg fyrir ofhleðslu eða ofhleðslu, sem hjálpar til við að lengja endingu rafhlöðunnar.
Venjulegt eftirlit með rafhlöðum: Eftir uppsetningu skaltu athuga reglulega spennu rafhlöðunnar, hitastig og líkamlegt ástand. Gefðu gaum að öllum merkjum um bólgu, leka eða skemmdir, sérstaklega eftir langvarandi notkun. Ef þú tekur eftir einhverju óeðlilegu skaltu taka á þeim strax með því að skipta um eða gera við rafhlöðuna.
Haltu rafhlöðunni fjarri vatni og háum hita: Forðastu að útsetja rafhlöðuna fyrir vatni, sérstaklega í rigningu eða röku umhverfi. Gakktu úr skugga um að rafhlaðan sé vel varin gegn innkomu vatns. Auk þess skal forðast að útsetja rafhlöðuna fyrir háum hita, þar sem það getur leitt til ofhitnunar, elds eða sprenginga.
Með því að fylgja þessum öryggisráðstöfunum geturðu tryggt að rafhlöðukerfi rafvespunnar virki á skilvirkan og öruggan hátt í langan tíma.
Villuleit og prófun
Þegar uppsetningu rafhlöðunnar og raflögn er lokið er næsta skref að framkvæma villuleit og prófanir til að tryggja að kerfið virki rétt og allar tengingar séu réttar. Hér að neðan eru skrefin fyrir villuleit og prófun:
Athugaðu rafhlöðuspennuna: Notaðu stafrænan margmæli (DMM) til að mæla spennu rafhlöðunnar og tryggja að hún sé innan réttra marka. Fyrir 24V rafhlöðukerfi ætti spennan að vera nálægt 24 voltum þegar hún er fullhlaðin. Ef spennan er verulega lægri en 24V getur verið að rafhlaðan sé ekki fullhlaðin, eða það gæti verið vandamál með raflögnina.
Athugaðu stýri- og mótortengingar: Kveiktu á rafvespunni og athugaðu hvort spennan á milli rafhlöðunnar og stjórnandans sé stöðug. Gakktu úr skugga um að mótorinn gangi vel. Ef mótorinn fer ekki í gang eða gefur frá sér óvenjuleg hljóð, gæti verið ófullnægjandi afl frá rafhlöðunni, léleg raflögn eða vandamál með stillingar stjórnanda.
Virkniprófun: Prófaðu ýmsar aðgerðir vespu, svo sem hröðun, hemlun og stýri. Athugaðu hvort rafhlaðan geti stöðugt knúið vespuna og hvort allir íhlutir (mótor, stjórnandi osfrv.) virka vel saman. Ef vespun er með aflfall við hröðun eða virðist lítið afl, athugaðu getu rafhlöðunnar, stillingar stjórnanda eða raflagnatengingar.
Athugaðu hleðslutengið: Gakktu úr skugga um að hleðslutækið tengist rétt við rafhlöðuna og byrjar að hlaða. Athugaðu gaumljós hleðslutækisins til að staðfesta að engin vandamál séu með hleðsluferlið. Ef hleðslutækið virkar ekki, gæti það verið vandamál með rafhlöðutengið eða hleðslutækið sjálft.
Hitastigathugun: Eftir langvarandi notkun skaltu athuga hitastig rafhlöðunnar, stjórnandans og mótorsins. Ef einhver íhlutur er að ofhitna gæti það bent til ofstraums, raflagnavandamála eða ófullnægjandi hitaleiðni. Gakktu úr skugga um að allir hlutar virki innan eðlilegra hitastigssviða.
Algeng vandamál og lausnir
Við notkun geta verið nokkur algeng vandamál með rafhlöðukerfi rafvespunnar. Hér eru nokkur þessara mála og lausnir þeirra:
Rafmagns vespu fer ekki í gang:
Orsök: Þetta gæti stafað af ófullnægjandi hleðslu rafhlöðunnar, vandamálum með raflögn eða bilun í stjórnanda.
Lausn: Athugaðu fyrst hleðslu rafhlöðunnar til að tryggja að hún sé full. Ef rafhlaðan er í lagi skaltu athuga hvort tengingar milli rafhlöðunnar og stjórnandans séu öruggar. Að lokum, athugaðu hvort stjórnandinn virkar rétt.
Rafhlaða hleðst ekki:
Orsök: Mögulegar orsakir eru bilun í hleðslutæki, léleg tenging við hleðslutengið eða vandamál með rafhlöðustjórnunarkerfið (BMS).
Lausn: Athugaðu hvort hleðslutækið og hleðslutengin virki rétt. Ef gaumljósið á hleðslutækinu kviknar ekki skaltu prófa annað hleðslutæki. Ef hleðslutækið virkar skaltu athuga BMS til að tryggja að það komi ekki í veg fyrir að rafhlaðan hleðst.
Ofhitnun rafhlöðunnar:
Orsök: Þetta getur gerst vegna ofhleðslu, öldrunar rafhlöðunnar eða vandamála við hleðslu.
Lausn: Athugaðu hvort rafhlaðan sé ofhlaðin og forðastu að nota hana þegar hleðslan er of lítil. Skoðaðu heilsu rafhlöðunnar reglulega og vertu viss um að hún ofhitni ekki við hleðslu. Ef rafhlaðan er að eldast skaltu íhuga að skipta um hana.
Rafmagns vespu skortir kraft við hröðun:
Orsök: Ófullnægjandi hleðsla rafhlöðunnar, öldrun rafhlöðunnar eða stillingar stjórnanda gæti verið vandamálið.
Lausn: Athugaðu hleðslu rafhlöðunnar til að tryggja að hún sé full. Ef rafhlaðan er í lagi skaltu athuga stillingar stjórnandans til að tryggja að það sé engin afltakmörkun eða bilun.
Vandamál með rafhlöðuskjá:
Orsök: Það gæti verið vandamál með rafhlöðustjórnunarkerfið (BMS), sem veldur ónákvæmum rafhlöðustöðulestri.
Lausn: Athugaðu BMS raflögnina til að tryggja að hún sé rétt tengd og fylgist rétt með hverri klefa. Ef vandamál eru viðvarandi skaltu endurkvarða BMS eða skipta um það.
Viðhald og umhirða
Reglulegt viðhald og umhirða eru nauðsynleg til að lengja endingartíma rafgeymisins og tryggja að rafhlaupahjólið virki sem best. Hér eru nokkur mikilvæg ráð um viðhald og umhirðu:
Athugaðu spennu og heilsu rafhlöðunnar reglulega: Notaðu stafrænan margmæli til að athuga rafhlöðuspennuna reglulega og tryggja að hún sé í góðu ástandi. Forðastu að láta rafhlöðuna tæmast alveg áður en þú hleður hana aftur, þar sem litíum rafhlöður standa sig best þegar þær eru hlaðnar á milli 20%-80%. Komdu í veg fyrir djúphleðslu til að lengja endingu rafhlöðunnar.
Hreinsaðu rafhlöðutengi: Hreinsaðu reglulega tengitengi rafhlöðunnar til að tryggja að ekki safnist ryk eða tæringu. Ryk eða tæring getur leitt til lélegrar snertingar sem hefur áhrif á hleðslu- og afhleðslugetu rafhlöðunnar.
Haltu rafhlöðunni þurrum: Forðist að útsetja rafhlöðuna fyrir vatni eða raka, sérstaklega við notkun í blautum aðstæðum. Gakktu úr skugga um að rafhlöðuhólfið sé vatnsheldur og komi í veg fyrir að vatn komist inn.
Athugaðu reglulega rafhlöðustjórnunarkerfið (BMS): BMS er kjarninn í rafhlöðukerfinu. Athugaðu reglulega stöðu þess til að tryggja að hún virki rétt og fylgist með heilsu rafhlöðunnar. Ef BMS er bilað skaltu gera við eða skipta um það tafarlaust.
Rétt geymsla rafhlöðunnar: Ef þú ætlar að geyma vespuna í langan tíma skaltu geyma rafhlöðuna á þurrum, köldum stað. Geymsluhitastig ætti helst að vera á milli 5 gráður og 20 gráður, forðast hátt eða lágt hitastig sem gæti dregið úr afköstum rafhlöðunnar.
Forðastu langvarandi háhitanotkun: Notkun vespu í háhitaumhverfi getur flýtt fyrir öldrun rafhlöðunnar. Reyndu að forðast að hjóla á vespu í langan tíma í heitu veðri, sérstaklega á sumrin, til að koma í veg fyrir ofhitnun og skemmdir á rafhlöðunni.
Með því að fylgja þessum reglulegu viðhalds- og umönnunaraðferðum geturðu lengt endingu rafhlöðunnar og tryggt að rafmagnsvespun þín haldist í toppstandi og kemur í veg fyrir óþarfa bilanir og skerðingu á afköstum.
Niðurstaða
Að tengja og viðhalda 24V rafhlöðukerfi fyrir rafvespuna þína gæti virst vera ógnvekjandi verkefni, en með réttri þekkingu og nákvæmri athygli á smáatriðum getur það verið einfalt ferli. Allt frá því að skilja meginreglurnar um raflögn til að tryggja rétta uppsetningu og strangar prófanir, hvert skref gegnir mikilvægu hlutverki við að tryggja að vespu þinn gangi vel og skilvirkt. Mundu að rétt viðhald rafhlöðunnar er jafn mikilvægt og uppsetning; reglulegt eftirlit, rétt geymsla og tímabær bilanaleit getur lengt endingu rafhlöðunnar og haldið rafmagnsvespu þinni í toppformi.
Hvort sem þú ert vanur áhugamaður eða nýr í heimi rafmagnshlaupahjóla, þá mun það að fylgja þessum leiðbeiningum hjálpa þér að ná áreiðanlegri og endingargóðri rafhlöðuuppsetningu.
