Hvernig á að tengja 36v rafhlöðu fyrir rafmagnsvespu - Heildarleiðbeiningar

Í heimi rafvespunnar er rafhlaðan kjarninn í öllu. Sérstaklega er 36V rafhlöðustillingin mikið notuð vegna stöðugleika og skilvirkni. Hins vegar er rétt raflögn oft gleymt en þó mikilvægt skref - sama hversu öflug rafhlaðan er, óviðeigandi tengingar geta leitt til kerfisbilunar, minni afköstum og jafnvel öryggishættu.

Í þessari grein munum við leiðbeina þér í gegnum allt ferlið við raflögn a36V rafhlaða fyrir rafmagnsvespuna þína. Frá því að skilja grunnbyggingu rafhlöðunnar til tæknilegra upplýsinga um tengingu víranna, munum við ná yfir allt sem þú þarft að vita til að tryggja að rafmagnsvespun þín gangi vel og örugglega. Byrjum á grunnatriðum.

Grunnatriði rafhlöðu

Áður en við köfum í raflögn er nauðsynlegt að skilja hvað við erum að vinna með. 36V rafhlaða er ekki ein eining heldur rafhlöðupakka sem samanstendur af mörgum einstökum frumum. Þessar frumur eru venjulega lithium-ion (Li-ion) rafhlöður, þó er einnig hægt að nota blýsýru rafhlöður í sumum tilfellum. Hins vegar eru Li-ion rafhlöður almennt ákjósanlegar vegna léttra eðlis þeirra, langa líftíma, mikillar hleðslunýtni og síðast en ekki síst, meiri orkuþéttleika þeirra - sem þýðir að þær geyma meira afl í minni pakka.

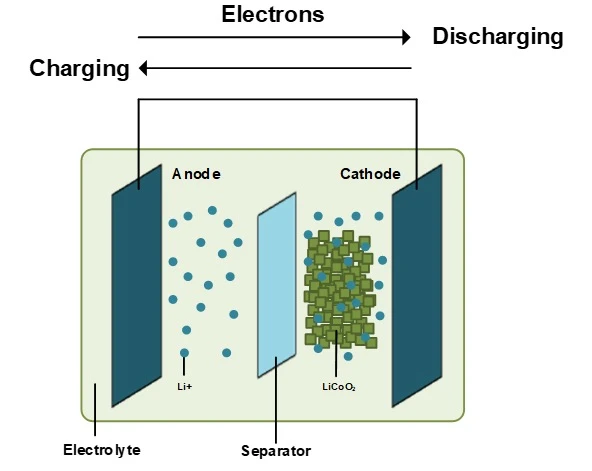

36V litíum rafhlaða pakki er venjulega gerður með því að raðtengja 10 einstakar 3,7V frumur. Af hverju 10 frumur? Vegna þess að hver litíum-jón fruma hefur nafnspennu 3,7V, og þegar þú tengir 10 þeirra í röð, verður heildarspennan 37V. Þetta er aðeins hærra en 36V, en það er eðlilegt, þar sem spenna rafhlöðupakkans mun smám saman falla niður í um 36V við afhleðslu. Afkastageta ákvarðar hversu langt vespun þín getur farið og er venjulega mæld í amperstundum (Ah). Til dæmis þýðir 10Ah rafhlaða að hún geti veitt 10A af straumi í eina klukkustund.

Annar mikilvægur hluti er rafhlöðustjórnunarkerfið (BMS), sem virkar sem "vörður" fyrir rafhlöðuna. Það fylgist með ástandi hverrar einstakrar frumu til að tryggja örugga notkun, koma í veg fyrir ofhleðslu, djúphleðslu og skammhlaup. Án BMS er rafhlaðan þín í raun eins og bíll án bremsa - hún gæti lent í vandræðum hvenær sem er.

Uppsetning rafhlöðupakka

Nú þegar við skiljum grunnatriðin skulum við skoða hvernig á að stilla 36V rafhlöðupakka. Það eru tvö meginhugtök sem þarf að skilja hér: raðtenging og samhliða tengingu.

• Raðtenging: Þegar frumur eru tengdar í röð eykst spennan á meðan afkastagetan er sú sama. Til dæmis, 10 3.7V litíum frumur sem eru tengdar í röð gefa þér 37V úttak, en afkastagetan verður sú sama og ein einstök fruma (td 3000mAh). Þetta er algengasta uppsetningin fyrir 36V rafmagns vespu.
• Samhliða tenging: Ef þú þarft að auka getu rafhlöðunnar (fyrir lengri drægni) myndirðu nota samhliða tengingar. Í samhliða tengingu helst spennan sú sama en afkastagetan bætist við. Til dæmis, ef þú ert samhliða tveimur 36V rafhlöðupökkum, myndi heildargetan tvöfaldast.

Þegar þú stillir rafhlöðupakka er BMS nauðsynleg. Aðalhlutverk þess er að tryggja að allar frumur hafi sömu spennu og hleðslustig. Án þess er hætta á ofhleðslu eða ofhleðslu sumra frumna, sem getur dregið verulega úr endingu rafhlöðunnar eða jafnvel skapað hættulegar aðstæður.

Að auki, þegar þú tengir rafhlöðupakka þarftu að huga að jafnvægishleðslu. Þó að nýr pakki gæti haft einsleitar frumur, getur frammistaða hverrar frumu með tímanum farið að vera mismunandi. BMS mun framkvæma "jafnvægi" meðan á hleðslu stendur til að viðhalda heilsu alls rafhlöðupakkans.

Raflögn og tengingar

Nú þegar þú hefur stillt 36V rafhlöðupakkann þinn er næsta skref að tengja hann rétt. Raflögnin tengja rafhlöðuna við afganginn af rafkerfi rafvespunnar, sem inniheldur stjórnandi, mótor og inngjöf. Nokkur atriði sem þarf að hafa í huga við meðhöndlun víranna:

• Val á réttu vírunum: Stærð víranna sem þú velur er mikilvæg. Ef vírinn er of þunnur gæti hann ekki borið nægan straum, sem leiðir til ofhitnunar og hugsanlegs skemmda. Fyrir 36V kerfi þarftu venjulega víra með mælinum 12 AWG til 10 AWG, allt eftir núverandi dráttum mótorsins. Því hærra sem rafafl mótorsins er, því þykkari þarf vírinn að vera.
• Víraeinangrun: Gakktu úr skugga um að nota víra með rétta einangrun til að forðast hættu á skammhlaupi. Einangrun verndar vírana fyrir utanaðkomandi þáttum og kemur einnig í veg fyrir rafstraum þegar vír snerta málmhluta vespu.
• Rétt tenging: Eitt af mikilvægustu skrefunum þegar rafhlaðan er tengd er að tryggja að tengingarnar séu þéttar og öruggar. Lausar tengingar geta valdið viðnám sem leiðir til hitunar eða spennufalls. Hringskautar eru venjulega notaðir til að tengja jákvæðu og neikvæðu skaut rafgeymisins við stjórnandann og mótorinn, þar sem þeir veita örugga, stöðuga tengingu. Einnig er hægt að nota Anderson Powerpole tengi fyrir hástraumstengingar þar sem þau eru endingargóð og auðvelt að setja saman.
• Forðastu skammhlaup: Mikilvægasta reglan þegar rafkerfi er tengt er að athuga hvort jákvæðu og neikvæðu skautarnir séu rétt tengdir. Að skipta um tengingar ranglega getur valdið miklum skaða, jafnvel skammhlaupi í öllu kerfinu. Það er alltaf gott að nota litakóða víra (rautt fyrir jákvætt, svart fyrir neikvætt) og skýra merkingu.
• Víraleiðing: Rétt vírleiðing tryggir að vírarnir verði ekki fyrir skemmdum. Það er mikilvægt að beina vírunum í burtu frá hreyfanlegum hlutum (eins og hjólum) eða svæðum sem gætu myndað hita. Notaðu rennilás eða vírmúffur til að halda öllu á sínum stað og forðast hvers kyns núning sem gæti valdið skammhlaupi.

Rafmagns vespu stýrikerfi

Þegar rafhlaðan hefur verið tengd er kominn tími til að samþætta hana við stjórnkerfi rafmagns vespu. Stýrikerfið stjórnar í meginatriðum flæði rafmagns frá rafhlöðunni til mótorsins og annarra íhluta, sem tryggir að vespu skilar árangri og örugglega.

Stjórnandi:Stjórnandi er hjarta kerfis rafvespunnar. Það tekur inntakið frá inngjöfinni (inngjöfinni), vinnur það og stjórnar síðan rafflæðinu til mótorsins. Stýringin verður að vera samhæf við bæði mótorinn og rafhlöðuna hvað varðar spennu og straum. Fyrir 36V kerfi mun stjórnandinn venjulega starfa á bilinu 36V til 48V.

• Spennusamsvörun: Það er mikilvægt að spennustig stjórnandans passi við spennuna á rafhlöðupakkanum (í þessu tilfelli 36V). Ósamhæfður stjórnandi getur leitt til óhagkvæmrar frammistöðu eða jafnvel skemmt bæði stjórnandann og rafhlöðuna.
• Straumtakmörkun: Margir stýringar eru með innbyggða straumtakmörkun til að koma í veg fyrir ofhleðslu á kerfinu og vernda bæði rafhlöðuna og mótorinn gegn of mikilli álagi.

Mótor:Mótorinn er sá hluti sem í raun knýr vespuna áfram. Hann er knúinn af rafmagninu sem flæðir í gegnum stjórnandann. Fyrir 36V rafmagnsvespu er afl mótorsins venjulega á bilinu 250W til 750W, allt eftir æskilegum hraða og afköstum. Mótorinn ætti að vera samhæfður við spennu rafhlöðupakkans.

• Raflögn við mótor: Mótorinn tengist stjórntækinu með þykkum vírum sem geta séð um mikinn straum. Þessar tengingar ættu að vera með kúlutengi eða mótorskautum til að tryggja stöðugt og skilvirkt straumflæði.

Inngjöf:Inngjöfin er viðmótið þitt við vespuna. Það stjórnar hversu mikið afl er sent til mótorsins með því að stilla strauminn. Flestar inngjafar eru annað hvort þumalfingurstýrðar eða snúningsgripar. Inngjöfin sendir merki til stjórnandans sem stillir svo hraða mótorsins í samræmi við það.

• Inngjöfarvír: Inngjöfartengingar eru venjulega gerðar með smærri vírum, þar sem straumurinn sem þeir bera er mun minni miðað við mótorvírana. Gakktu úr skugga um að þessir vírar séu rétt tengdir og að inngjöfin sé móttækileg til að forðast akstursvandamál.

Bremsukerfi:Margar nútíma rafmagns vespu eru með endurnýjandi hemlun. Þessi eiginleiki notar mótorinn til að hægja á vespunum og breyta hluta af þeirri orku aftur í rafhlöðuna. Bremsuhandfangið eða handfangið er tengt við stjórnandann og hemlunarmerkið er sent til stjórnandans til að hægja á mótornum.

Öryggisráðstafanir

Þegar unnið er með rafkerfi er öryggi í fyrirrúmi. Rétt raflögn, uppsetning og viðhald rafhlöðunnar og rafmagnsíhluta getur komið í veg fyrir flestar hugsanlegar hættur.

• Yfirstraumsvörn: Eitt af því fyrsta sem þú ættir að hafa til staðar er yfirstraumsvörn. Þetta er venjulega náð með öryggi eða aflrofa milli rafhlöðunnar og stjórnandans. Öryggi er hannað til að rjúfa hringrásina ef straumurinn fer yfir öruggt stig, sem kemur í veg fyrir hugsanlega ofhitnun eða eldhættu. Gakktu úr skugga um að nota öryggi sem er aðeins hærra en áætlað hámarksstraumspenna kerfisins.
• Yfirspennu- og undirspennuvörn: Rafhlöðustjórnunarkerfið (BMS) er mikilvægt til að koma í veg fyrir bæði ofhleðslu og ofhleðslu rafhlöðunnar. Yfirspennuvörn kemur í veg fyrir að rafhlaðan hleðst umfram örugga spennu, en undirspennuvörn tryggir að rafhlaðan tæmist ekki undir stigi sem gæti valdið skemmdum. Flestar BMS eru með innbyggðum viðvörunum eða stöðvunarrofa sem virkjast ef rafhlaðan fer yfir eða fer niður fyrir öruggt spennustig.
• Skammhlaupsvörn: BMS og stjórnandi ættu einnig að vera með skammhlaupsvörn. Ef einhver af vírunum eða íhlutunum styttist óvart mun kerfið skera úr rafmagni til að koma í veg fyrir frekari skemmdir. Athugaðu alltaf raflögn með tilliti til hugsanlegs slits eða slits, sérstaklega eftir langa notkun, og skiptu strax um skemmda víra.
• Hitaleiðni: Rafhlöðu- og stýrikerfi mynda hita þegar þau eru í notkun, svo það er nauðsynlegt að tryggja rétta loftræstingu fyrir varmaleiðni. Bæði stjórnandinn og rafhlaðan ættu að vera í loftræstum girðingum og gæta skal þess að koma þeim ekki fyrir á svæðum þar sem hitauppsöfnun gæti verið vandamál (svo sem nálægt mótornum eða undir beinu sólarljósi).
• Vatnsheld: Þar sem rafmagnshlaupahjól eru oft notuð utandyra er mikilvægt að tryggja að rafhlaðan, stjórnandi og raflögn séu varin gegn vatni og ryki. IP einkunn rafhluta þinna er mikilvæg. Til dæmis ætti rafhlöðupakkinn að hafa að minnsta kosti IP65 einkunn, sem tryggir að hann sé varinn gegn vatnsslettum og ryki.
• Rétt einangrun: Gakktu úr skugga um að allar raflögn séu rétt einangruð til að koma í veg fyrir slysni í snertingu við málmhluta sem gætu valdið stuttu. Einangraðir vírar hjálpa til við að vernda rafkerfið og tryggja langlífi íhlutanna.

Niðurstaða:

Að tengja 36V rafhlöðuna þína fyrir rafmagnsvespu er einfalt ferli ef þú gefur þér tíma til að skilja grunnatriði kerfisins og fylgja réttum öryggisreglum. Að tryggja að þú notir rétta víra, tengi og fylgi öryggisleiðbeiningum mun leyfa vespu þinni að ganga vel og örugglega um ókomin ár.

Við hjá General Electronics Technology Co., Ltd., skiljum mikilvægi áreiðanlegra raforkukerfa fyrir rafhlaupahjól. Sem leiðtogar á sviði litíum rafhlöðuframleiðslu, bjóðum við upp á hágæða, endingargóðar 36V rafhlöðupakka sem eru fullkomnar fyrir þörfum þínum fyrir rafmagnsvespu. Með yfir 180 starfsmenn og meira en 15 ára reynslu, veitum við beinan aðgang að hágæða rafhlöðufrumum, BMS og fullkominni samsetningarþjónustu. Hvort sem þú ert að smíða þína eigin vespu eða þarft heildarlausn, erum við hér til að hjálpa.

Hafðu samband við okkur í dag til að ræða hvernig við getum knúið rafmagnsvespuna þína með bestu 36V rafhlöðum sem til eru á markaðnum! (sales@gebattery.co)

Hagnýt leiðarvísir

Nú þegar þú skilur grunnatriðin og hefur tengt 36V rafhlöðuna þína rétt, þá er kominn tími á skref-fyrir-skref leiðbeiningar til að ganga úr skugga um að allt virki rétt. Hér er einföld sundurliðun á því sem þú ættir að gera þegar þú setur upp og prófar rafhlöðuna á rafmagnsvespu þinni:

Athugaðu rafhlöðuspennu: Áður en þú byrjar að tengja eitthvað skaltu alltaf athuga spennu rafhlöðunnar með margmæli. Þetta hjálpar til við að tryggja að rafhlaðan þín sé innan rétts bils (um 36V fyrir 36V kerfi). Lægri spenna en búist var við gæti bent til vandamála með rafhlöðuna eða að hún sé ofhlaðin.

Settu rafhlöðuna í: Festu rafhlöðuna örugglega á grind vespu eða rafhlöðubakka. Gakktu úr skugga um að rafhlaðan sé vel varin og verði ekki fyrir óþarfa titringi sem gæti valdið skemmdum. Notaðu traustar ól eða festingar til að halda því á sínum stað.

Tengdu vírana: Byrjaðu á því að tengja jákvæðu (+) skaut rafhlöðunnar við jákvæðu skaut stjórnandans og á sama hátt neikvæðu (-) skautinn við neikvæða skaut stjórnandans. Athugaðu pólunina tvöfalt - ef þetta er rangt gæti það skemmt stjórnandi, mótor og rafhlöðu. Fyrir mótora skaltu tengja mótorvírana við úttakstöng stjórnandans.

Inngjöf og bremsutengingar: Ef vespun þín notar snúningsinngjöf eða þumalinngjöf skaltu tengja samsvarandi víra við inngjöf inngjöf stjórnandans. Á sama hátt skaltu tengja bremsukerfið við stjórnandann ef endurnýjunarhemlun er notuð. Gakktu úr skugga um að öll tengi séu þétt.

Öryggis- og öryggisathugun: Settu öryggi á milli rafhlöðunnar og stjórnandans, sérstaklega ef vespu þinn er ekki með innbyggða yfirstraumsvörn. Þetta öryggi mun virka sem síðasta varnarlínan ef ofhleðsla eða skammhlaup verður. Gakktu úr skugga um að allir vírar séu lagðir á öruggan hátt, fjarri hreyfanlegum hlutum eða hvössum brúnum.

Kveikt og prófað: Kveiktu á vespu og prófaðu inngjöfina fyrir svörun. Mótorinn ætti að snúast mjúklega upp þegar þú snýrð inngjöfinni. Prófaðu bremsurnar til að ganga úr skugga um að allt virki rétt. Ef eitthvað finnst slökkt, slökktu strax á rafmagninu og athugaðu allar tengingar.

Athugaðu hita: Eftir að hafa keyrt vespuna stutta vegalengd skaltu athuga hitastig rafhlöðunnar, stjórnandans og víranna. Allt ætti að vera kalt viðkomu. Ef eitthvað er að verða heitt skaltu slökkva á vespu og skoða tengingar. Heitir íhlutir gætu bent til skammhlaups, lélegrar tengingar eða rangrar vírstærðar.

Viðeigandi reglugerðir og staðlar

Þegar þú ert að fást við rafhlöður fyrir rafhlaupahjól, sérstaklega þegar þú setur saman eða breytir þínu eigin kerfi, er mikilvægt að fara eftir ákveðnum stöðlum og reglugerðum til að tryggja öryggi og gæði. Hér eru nokkrar helstu leiðbeiningar:

• IEC 62133: Þetta er alþjóðlegur staðall fyrir öryggiskröfur fyrir innsiglaðar, innsiglaðar aukafrumur og rafhlöður. Það lýsir prófunaraðferðum og öryggisráðstöfunum fyrir litíumjónarafhlöður og aðrar gerðir af rafhlöðum. Að uppfylla þennan staðal tryggir að rafhlöðupakkinn þinn sé öruggur í notkun.
• UL 2271: Fyrir rafhlöður sem notaðar eru í létt rafknúin farartæki, þar á meðal rafmagnsvespur, er UL 2271 staðall sem vottar öryggi litíumjónarafhlöðu. Þessi staðall nær yfir málefni eins og ofhleðslu, skammhlaupsvörn og eldþol, sem gerir það mikilvægt fyrir rafhlöðuframleiðendur að uppfylla.
• RoHS (Restriction of Hazardous Substances): RoHS-samræmi tryggir að rafhlaðan og rafmagnsíhlutir innihalda ekki hættuleg efni eins og blý, kvikasilfur og kadmíum, sem gætu valdið umhverfis- og heilsuáhættu. Allir íhlutir rafhlöðukerfisins ættu að vera í samræmi við RoHS.
• CE vottun: Ef þú ert að selja eða nota rafmagnsvespuhluta á evrópskum markaði er mikilvægt að rafhlaðan og stjórnandinn séu CE vottuð. Þessi vottun tryggir að vörurnar uppfylli heilsu-, öryggis- og umhverfiskröfur Evrópusambandsins.
• IP einkunn (Ingress Protection): Ef rafmagns vespu þín verður notuð við blautar aðstæður skaltu leita að háu IP einkunn fyrir rafhlöðuna þína og stjórnandi (td IP65 eða IP67). Þetta þýðir að íhlutirnir eru varðir gegn ryki og vatni og koma í veg fyrir skemmdir á rafkerfinu vegna útivistar.

Lokahugsanir:

Að tengja 36V rafhlöðu fyrir rafmagnsvespuna þína er nauðsynleg kunnátta sem tryggir að vespun þín virki á skilvirkan og öruggan hátt. Með því að fylgja skrefunum sem lýst er hér að ofan, frá því að velja réttu raflögn til að tryggja réttar tengingar, geturðu tryggt að vespun þín gangi sem best. Fylgdu alltaf ráðlögðum öryggisreglum, athugaðu hvort ofhitnun sé og vertu viss um að raflögn þín uppfylli nauðsynlega staðla til að forðast hugsanleg vandamál.

Við hjá General Electronics Technology Co., Ltd., sérhæfum okkur í hágæða, sérsmíðuðum litíumjónarafhlöðum fyrir rafhlaupahjól, rafhjól og önnur létt rafknúin farartæki. Sem leiðtogar í iðnaði bjóðum við ekki bara bestu rafhlöðufrumurnar, heldur einnig heildarlausnir, allt frá rafhlöðufrumum og BMS til lokahönnunar og samsetningar. Með yfir 15 ára reynslu og skuldbindingu um gæði og öryggi erum við hinn fullkomni félagi fyrir allar orkuþarfir þínar fyrir rafmagnsvespu.

Hafðu samband við okkur í dag til að læra meira um hvernig 36V rafhlöðulausnir okkar geta knúið rafmagnsvespuna þína á skilvirkan og öruggan hátt. Leyfðu okkur að hjálpa þér að auka upplifun þína af rafbílum með áreiðanlegum rafhlöðum af bestu gerð. Hvort sem þú ert að leita að einstökum frumum eða fullkomnum rafhlöðupakka, bjóðum við upp á beinar, hagkvæmar lausnir með þeim stöðugleika og gæðum sem fylgir sérfræðiþekkingu okkar. (sales@gebattery.co)
