Á tímum þar sem rafhlöðutækni knýr nýsköpun í rafknúnum ökutækjum (EV), endurnýjanlegum orkukerfum og flytjanlegum rafeindatækni, er nauðsynlegt að skilja hleðsluástand (SoC) og heilsufar (SoH) rafhlöður. Þessar mælingar auka ekki aðeins afköst rafhlöðunnar heldur stuðla einnig að öryggi og langlífi. Þetta blogg mun kanna mikilvægi SoC og SoH ítarlega og veita yfirgripsmiklar aðferðir til að reikna þær út.
Hvað er hleðsluástand (SoC)?
SoC táknar núverandi hleðslustig rafhlöðu sem hlutfall af nafngetu hennar. Til dæmis, ef litíumjónarafhlaða með 100 Ah afkastagetu hefur 50 Ah eftir er SoC hennar 50%. SoC er mikilvægt af nokkrum ástæðum:
1. Árangursstjórnun
Skilningur á SoC gerir notendum kleift að hámarka afköst rafhlöðunnar. Í rafknúnum ökutækjum getur viðhald á ákjósanlegu SoC drægni (venjulega á milli 20% og 80%) aukið skilvirkni í akstri og aukið drægni ökutækisins. Margir rafbílar eru með rafhlöðustjórnunarkerfi (BMS) sem stilla aflgjafa byggt á SoC til að tryggja sléttan árangur og koma í veg fyrir djúphleðslu.
2. Langlífi rafhlöðunnar
Langlífi rafhlöðunnar er nátengd því hversu vel SoC er stjórnað. Tíð djúphleðsla (undir 20% SoC) og ofhleðsla (yfir 80% SoC) getur leitt til hraðari öldrunar rafhlöðunnar og getu dofna. Með því að halda rafhlöðunni innan kjörsviðs SoC getur það lengt líftíma hennar verulega, sem gerir henni kleift að þola meiri hleðslu með tímanum.
3. Öryggissjónarmið
Vöktun SoC er mikilvægt til að koma í veg fyrir hættulegar aðstæður. Ofhleðsla getur leitt til hitauppstreymis, þar sem hitastig rafhlöðunnar eykst óstjórnlega, sem getur hugsanlega valdið eldsvoða eða sprengingum. Aftur á móti getur það leitt til óafturkræfra tjóns ef rafhlaða er afhleypt of mikið. Kerfi sem fylgjast með SoC í rauntíma hjálpa til við að draga úr þessari áhættu.
Hvað er heilbrigðisástand (SoH)?
SoH endurspeglar heildarástand rafhlöðu miðað við ákjósanlegasta ástand hennar þegar það er ný. Það nær yfir ýmsa þætti, þar á meðal getu, innri viðnám og skilvirkni. SoH er venjulega gefið upp sem hundraðshluti, sem gefur til kynna hversu mikið af upprunalegu getu er eftir.
1. Heilbrigðiseftirlit
Reglulegt mat á SoH gerir ráð fyrir fyrirbyggjandi viðhaldi. Með því að fylgjast með SoH með tímanum geta notendur greint þróun niðurbrots og gripið til úrbóta áður en rafhlaðan bilar. Til dæmis, í mikilvægum forritum eins og geimferðum eða lækningatækjum, er snemma uppgötvun heilsufarsvandamála nauðsynleg til að tryggja rekstraráreiðanleika.
2. Spá um líftíma
SoH þjónar sem lykilvísir til að spá fyrir um afkastagetu og nýtingartíma (RUL) rafhlöðu. Háþróuð líkön geta áætlað SoH með því að nota söguleg frammistöðugögn og núverandi heilsufarsmælikvarða, sem skiptir sköpum fyrir stjórnun birgða og áætlanagerðar viðhalds í iðnaðarforritum.
3. Rekstrarhagkvæmni
Skilningur á SoH gerir notendum kleift að stilla notkunarmynstur þeirra út frá ástandi rafhlöðunnar. Ef SoH gefur til kynna umtalsvert tap á afkastagetu geta notendur valið að takmarka hárennslisforrit til að koma í veg fyrir óvæntar stöðvun.

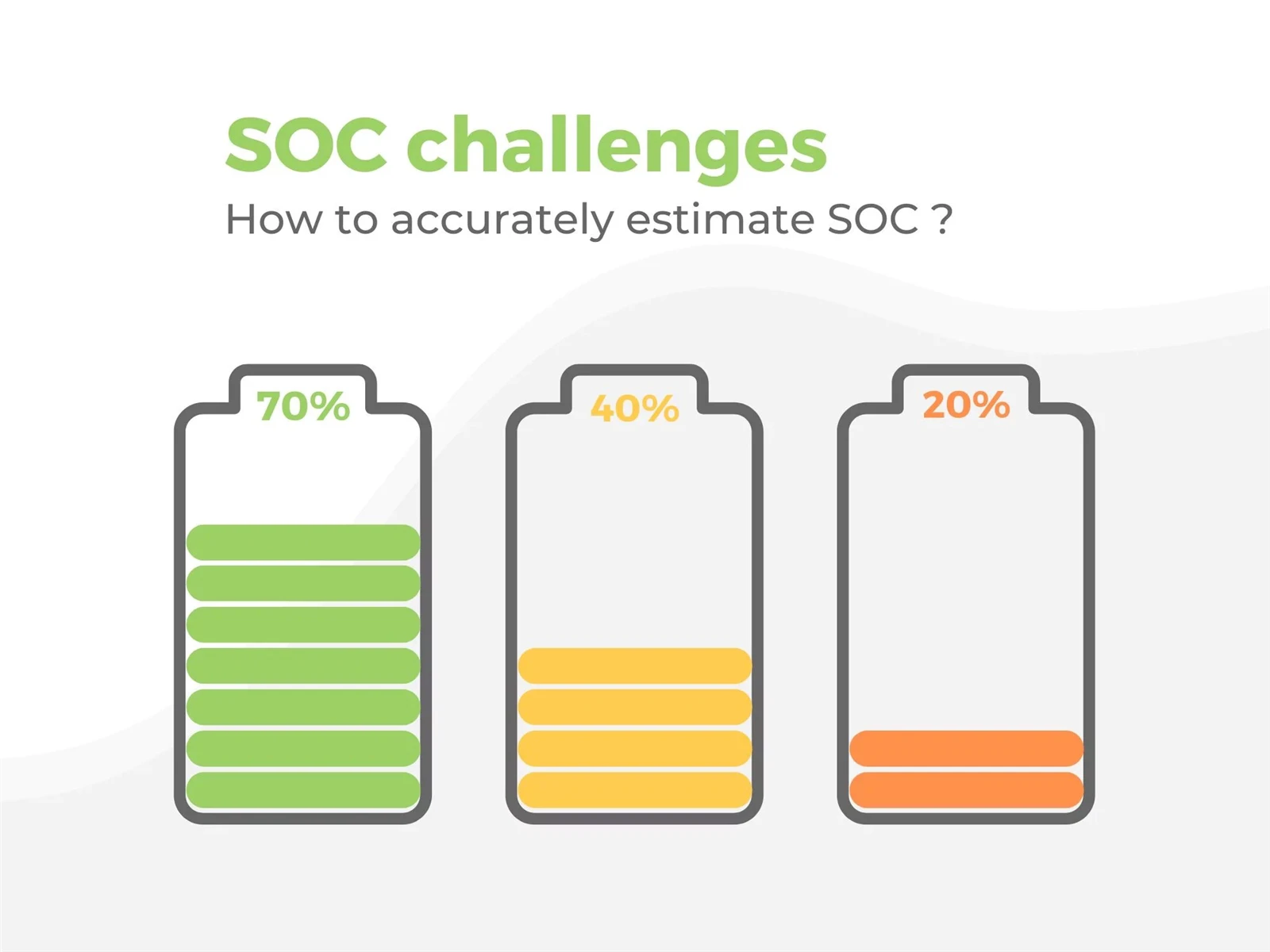

Hvernig á að reikna út SoC
1. Open Circuit Voltage (OCV) Aðferð
OCV aðferðin felur í sér að mæla spennu rafhlöðunnar þegar hún er ekki undir álagi. Hvert spennustig samsvarar tilteknu SoC byggt á fyrirfram ákveðnum spennu-SoC feril. Þessi aðferð er nákvæm en krefst þess að rafhlaðan hvílir um stund, sem gerir hana óhagkvæma fyrir rauntímaforrit.
Dæmi:Segjum að þú sért með litíumjónarafhlöðu með 3,7V nafnspennu. Þegar þú mælir spennuna án álags og finnur að hún sé 3,6V, geturðu vísað til spennu-SoC ferli rafhlöðuframleiðandans. Þetta gefur til kynna að SoC sé um það bil 80%.
2. Ampere-Time (Ah) Talning
Þessi aðferð rekur uppsafnaða hleðslu sem fer inn og út úr rafhlöðunni. Með því að samþætta strauminn með tímanum geta notendur áætlað SoC. Hins vegar geta villur safnast fyrir vegna sjálfsafhleðslu, sérstaklega í eldri rafhlöðum. Regluleg endurkvörðun er nauðsynleg til að viðhalda nákvæmum SoC-lestri.
Dæmi:Íhugaðu rafhlöðu með 100 Ah afkastagetu. Ef þú ert að tæma það við 10 A straum í 5 klukkustundir geturðu reiknað út losunargetuna:
Afhleðslugeta=Losunarstraumur × Tími=10A × 5 klst.=50Ah
Byrjað er á fullhlaðnu ástandi (100 Ah), núverandi SoC væri:
SoC=((100Ah−50Ah) / 100Ah ) × 100%=50%
3. Kalman síun og vélanám
Háþróuð tækni notar reiknirit til að spá fyrir um SoC byggt á mörgum inntakum, svo sem spennu, straumi og hitastigi. Kalman síur stilla mat á kraftmikinn hátt á grundvelli rauntímagagna, á meðan vélnámslíkön geta lært af sögulegum gögnum til að bæta nákvæmni með tímanum. Þessar aðferðir eru sérstaklega gagnlegar í flóknum forritum þar sem rafhlöðuskilyrði eru sveiflukennd.
Dæmi:Rafhlöðustjórnunarkerfi (BMS) notar Kalman síun til að stilla SoC mat á virkan hátt. Á tilteknu augnabliki mælir kerfið afhleðslustraum upp á -5 A og spennu upp á 3,6V við 25 gráður. Eftir að hafa unnið úr þessum gögnum áætlar reikniritið að SoC sé 78%.
Hvernig á að reikna út SoH
1. Innri viðnámsmæling
Að mæla innra viðnám rafhlöðu getur veitt innsýn í heilsu hennar. Aukning á mótstöðu bendir oft til niðurbrots. Aðferðir eins og viðnám litrófsgreiningar geta mælt viðnám nákvæmlega á mismunandi tíðni, sem gefur ítarlegri mynd af heilsu rafhlöðunnar.
Dæmi:Með því að nota viðnám litrófsspeglunar mælir þú innra viðnám litíumjónarafhlöðu. Ef mæld viðnám er 30 milliohm, en viðnám nýrrar rafhlöðu er 10 milliohms, bendir þessi aukning til þess að heilsu rafhlöðunnar hafi versnað með tímanum.
2. Getuprófun
Að framkvæma stýrðar hleðslu-losunarlotur gerir notendum kleift að mæla afkastagetu með tímanum. Með því að bera saman núverandi afkastagetu við upphaflega afkastagetu geta notendur reiknað SoH. Þessi aðferð krefst tíma og nákvæmrar stjórnunar á prófunarskilyrðum til að tryggja nákvæmar niðurstöður.
Dæmi:Þú framkvæmir stýrt hleðslu-útskriftarpróf. Eftir að rafhlaðan hefur verið hlaðin að fullu fylgist þú með frammistöðu hennar undir ákveðnu álagi. Upphaflega metin á 100 Ah, rafhlaðan styður nú aðeins 80 Ah við sömu aðstæður. Þess vegna væri SoH reiknað sem:
SoH=(80Ah / 100Ah) × 100%=80%
3. Gagnadrifin greining
Nútíma BMS getur stöðugt fylgst með frammistöðumælingum og beitt reikniritum til að meta SoH. Þessi kerfi greina ýmsar breytur, þar á meðal hitastig, hleðslulotur og notkunarmynstur, og veita rauntíma heilsumat sem laga sig að breyttum aðstæðum.
Dæmi:Snjall BMS fylgist stöðugt með hleðsluferlum rafhlöðunnar, sem hafa náð 500. Það skráir meðalafhleðslustraum upp á 10 A og tekur fram að hitastigið sveiflast á milli -10 gráður og 40 gráður . Byggt á þessum gögnum metur kerfið núverandi SoH til að vera 75% og spáir eftir notkunartíma um 600 fleiri hleðslulotur.
Þættir sem hafa áhrif á SoC og SoH
1. Hitastig
Hitastig gegnir mikilvægu hlutverki í afköstum rafhlöðunnar og heilsu. Hátt hitastig getur flýtt fyrir efnahvörfum, sem leiðir til hraðari öldrunar, en lágt hitastig getur dregið úr getu og skilvirkni. Ákjósanlegur rekstrarhiti er yfirleitt á bilinu 20 gráður til 25 gráður fyrir litíumjónarafhlöður.
2. Hleðslu- og losunarverð
Hraðinn sem rafhlaða er hlaðin eða tæmd hefur veruleg áhrif á SoC og SoH hennar. Hátt C-hraða losun getur valdið hitauppstreymi, en ofurhröð hleðsla getur aukið innra hitastig. Framleiðendur gefa upp ráðlagða hleðslu- og losunarhlutfall til að draga úr þessum áhrifum.
3. Hjólreiðamynstur
Tíðni og dýpt hleðslu- og afhleðslulota getur haft áhrif á heilsu rafhlöðunnar. Grunnar hringrásir (útskrift að hluta) eru almennt minna skaðlegar en djúpar hringrásir, sem getur leitt til verulegs afkastagetu með tímanum.
