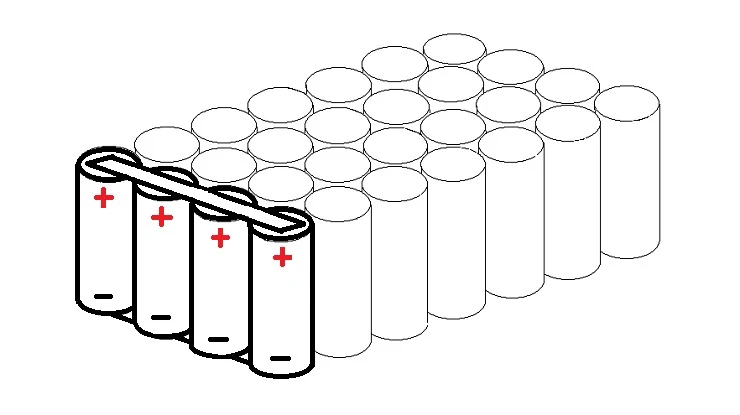

Þegar rafhlöðupakkar eru hannaðir getur valið á milli röð og samhliða haft veruleg áhrif á afköst rafhlöðunnar, öryggi og langlífi. Hönnun rafhlöðupakkans er flókin og viðkvæm og krefst djúps skilnings á nokkrum helstu tæknilegum atriðum. Í þessari grein er fjallað um tæknilegar áskoranir í rafhlöðuröðum og samhliða hönnun út frá tíu þáttum, svo sem samkvæmni rafhlöðu, spennu- og straumjöfnun og hönnun varmastjórnunarkerfa.
1. Rafhlaðan er ósamkvæm
Samkvæmni rafhlöðunnar vísar til líkingar hverrar rafhlöðueiningu hvað varðar getu, spennu, innra viðnám, afhleðsluferil osfrv. Mismunur á rafhlöðuafköstum getur valdið vandræðum í röð eða samhliða rafhlöðupökkum. Til dæmis, í röð uppsetningu, er heildarframmistaða rafhlöðupakkann fyrir áhrifum af verstu frumunni; Í samhliða uppsetningu getur munur á frammistöðu leitt til ójafnrar straumdreifingar, sem hefur áhrif á endingu og skilvirkni alls rafhlöðusettsins.
Vandamál:Í röð uppsetningu, ef ein rafhlaða er lítil, mun allur rafhlöðupakkinn ekki geta losnað alveg, sem mun valda orkusóun og minni skilvirkni; Samhliða uppsetningu er núverandi álag mismunandi rafhlöður mismunandi, sem er auðvelt að valda staðbundinni ofhitnun og hnignun rafhlöðunnar.
Lausn:
Rafhlaða skimun:Í framleiðsluferlinu ætti að nota nákvæman prófunarbúnað til að skima hverja rafhlöðueiningu stranglega til að tryggja mikla samkvæmni breytu eins og getu, spennu og innri viðnám. Algengar skimunaraðferðir eru meðal annars OCV próf (opinn hringrásarspenna), innri viðnámspróf og getupróf. Þessar prófanir eyða í raun ófullnægjandi rafhlöður og forðast að setja saman ósamræmdar rafhlöðufrumur.
Hönnun jafnvægisrásar:Samþætta virkar eða óvirkar jafnvægisrásir í rafhlöðustjórnunarkerfinu (BMS). Virka jöfnunarhringrásin getur flutt rafmagn með því að skipta um inductance eða rýmd til að átta sig á endurdreifingu orku í rafhlöðupakkanum. Óvirk jöfnun stillir rafhlöðuspennuna með því að neyta umframorku. Virk jafnvægi er flókið en skilvirkt, hentugur fyrir stóra rafhlöðupakka og óvirk jafnvægi hentar litlum og meðalstórum rafhlöðupökkum.
2. Jafnvægi spennu og straum
Í röð rafhlöðum er vandamálið við spennujöfnun lykillinn að því að tryggja samræmda hleðslu og afhleðslu hvers fruma. Rafhlaða pakki án spennujöfnunarrásar mun ofhlaða eða vanhlaða hluta rafhlöðunnar, sem hefur áhrif á endingu rafhlöðupakkans í heild sinni. Samhliða rafhlöðupakkinn stendur frammi fyrir vandamálinu af straumjafnvægi og munurinn á innri viðnámi leiðir til ójafnrar straumdreifingar, sem er auðvelt að gera sumar rafhlöður til að bera meira straumálag.
Sérstök vandamál:Ójöfn spennu röð rafhlöðupakkar geta valdið ofhleðslu og skemmdum á sumum rafhlöðum, eða tæmst snemma við afhleðslu; Ójafnvægi straumur samhliða rafhlöðupakkans mun flýta fyrir öldrun rafhlöðueiningarinnar og stytta endingu rafhlöðunnar.
Lausn:
Virk jafnvægisrás:Með blöndu af inductors, þéttum og stjórnflísum, greindur aflflutningur, til að ná skilvirkri spennujöfnun. Þessi aðferð getur í raun dregið úr innri neyslu rafhlöðunnar og bætt hleðslu og afhleðslu skilvirkni alls rafhlöðupakkans. Algengar jafnvægisaðferðir eru meðal annars fljúgandi rýmdsjöfnun og skiptaspjaldjafnvægi. Þú þarft að velja viðeigandi lausn miðað við atburðarás rafhlöðunnar.
Óvirk jöfnunarrás:Í gegnum viðnám til að neyta umframafl háspennu rafhlöðunnar. Þessi aðferð er einföld, með litlum tilkostnaði, en lítil skilvirkni og hitamyndun, hentug til jafnvægismeðferðar á litlum rafhlöðupökkum. Við hönnunina ætti að huga að krafti og hitaleiðni frammistöðu viðnámsins til að koma í veg fyrir staðbundna ofhitnun meðan á jöfnunarferlinu stendur.
3. Hönnun hitastjórnunarkerfis
Rafhlaðan mun framleiða mikinn hita í vinnunni, sérstaklega þegar mikil straumhleðsla er augljósari. Ef hitanum er ekki dreift á áhrifaríkan hátt mun hitastig rafhlöðunnar aukast smám saman, sem leiðir til minni rafhlöðuafköstum, styttri endingu og jafnvel hættu á hitauppstreymi.
Sérstök vandamál:Ójafnt hitastig mun valda því að sumar rafhlöðueiningar ofhitna, sem leiðir til aukinnar innri viðnáms, niðurbrots salta og annarra vandamála, og jafnvel leiða til elds í rafhlöðupakka.
Lausn:
Hitaleiðniefni og hitaleiðni hönnun:Við hönnun rafhlöðupakkans er hægt að bæta við efnum með mikla hitaleiðni, svo sem hitaleiðniplötur úr áli, varma kísillpúða osfrv., Sem geta fljótt flutt út hita sem myndast af rafhlöðueiningunni. Fínstilltu loftflæðisrásirnar inni í rafhlöðupakkanum til að bæta varmaleiðni með náttúrulegri loftræstingu eða viftuþvingum. Fyrir háa orkunotkun er hægt að íhuga vökvakælingu hitaleiðni og skilvirkni hitaleiðni er meiri með því að gleypa hita í gegnum hringrás kælivökva.
Hitastig og virk kæling:Hitaskynjari er innbyggður í BMS til að fylgjast með hitastigi hverrar frumu í rauntíma. Ef hitastigið er of hátt dregur kerfið sjálfkrafa úr álaginu eða stillir hitaleiðnikerfið. Á sama tíma getur snjall kælikerfið sjálfkrafa ræst viftuna eða fljótandi kælikerfið í samræmi við hitastig rafhlöðunnar til að forðast rafhlöðubilun af völdum ofhitnunar.
4. Byggingarhönnun rafhlöðupakka
Byggingarhönnun rafhlöðupakkans ætti ekki aðeins að tryggja stöðugleika rafhlöðueiningarinnar heldur einnig hámarka auðvelda raftengingu, hitaleiðni og viðhald. Ósanngjörn byggingarhönnun mun leiða til lélegrar rafhlöðusambands, titringsskemmda og jafnvel skammhlaups og annarra vandamála.
Sérstök vandamál: Óeðlileg uppbygging getur valdið því að rafhlaðan losnar, slitist, auki innri snertiþol, sem leiðir til staðbundinnar hitunar og skerðingar á frammistöðu.
Lausn:
Modular hönnun:Eininga rafhlöðupakkahönnunin gerir kleift að pakka einni rafhlöðueiningu sjálfstætt og auðveldlega tengja hana og hægt er að skipta um skemmda eininguna fljótt til að bæta viðhaldsþægindi rafhlöðupakkans. Jarðskjálftauppbyggingarhönnunin er tekin upp á milli eininga til að draga úr áhrifum utanaðkomandi krafts á rafhlöðueininguna.

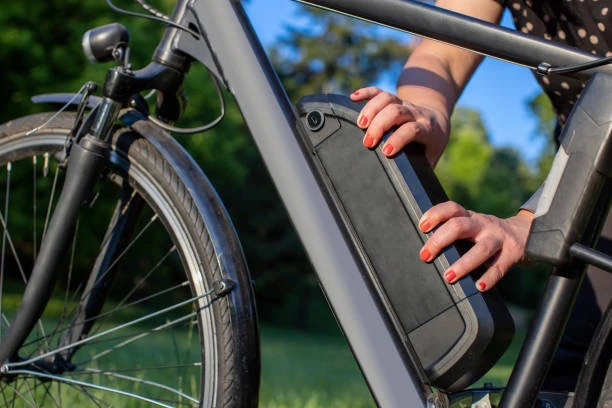

Hlífðarefni og hönnunaraukning:Notaðu höggdeyfandi froðu, gúmmípúða og önnur efni til að vefja rafhlöðueininguna til að draga úr utanaðkomandi höggi og höggi. Húsefnin ættu að vera eldföst, vatnsheld, tæringarþolin hástyrk efni eins og ál, ryðfríu stáli eða verkfræðiplasti og loftræstigöt og hitakökur ættu að vera hönnuð til að hámarka hitastjórnun.

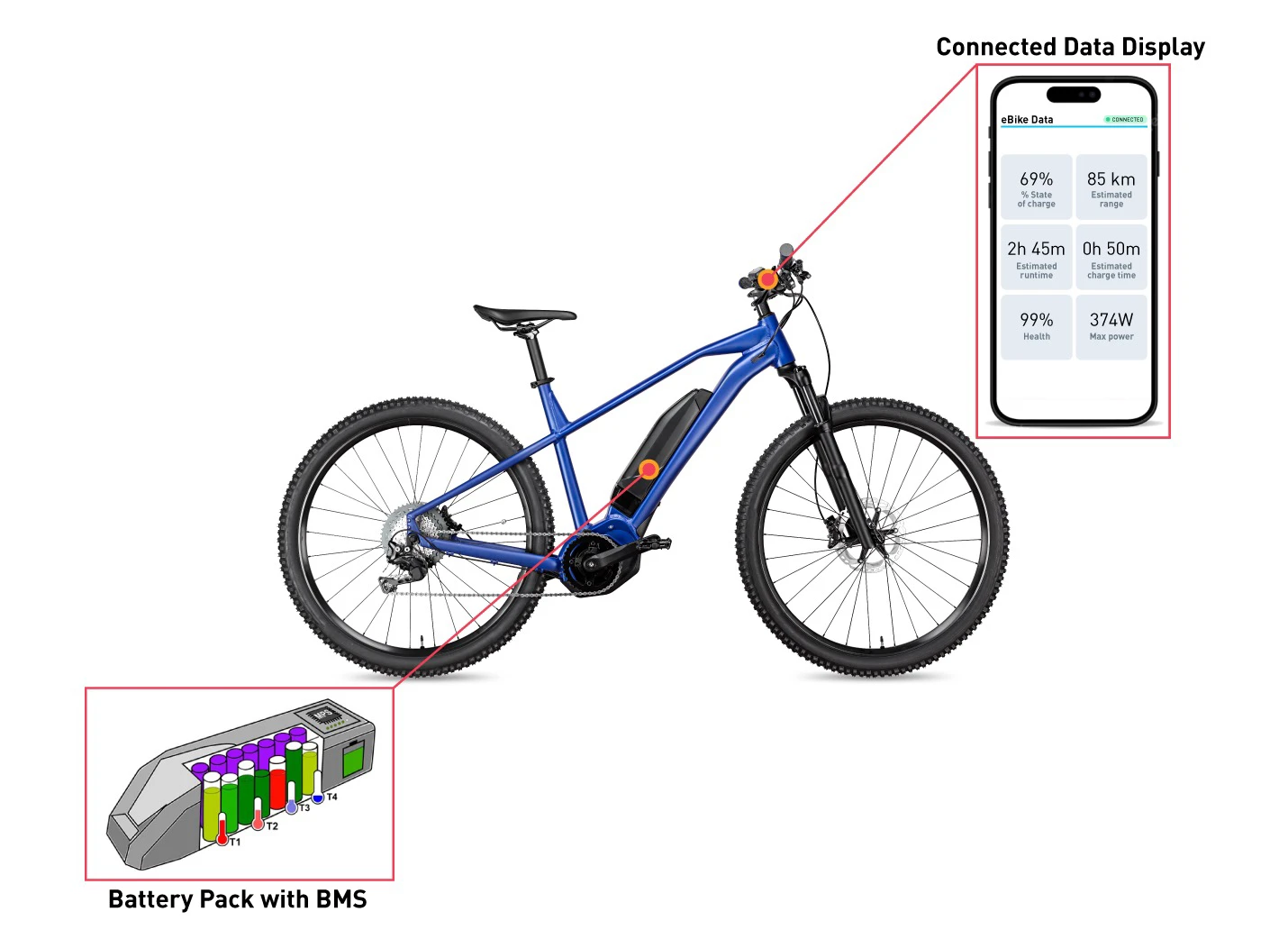

5. Rafhlöðustjórnunarkerfi (BMS)
BMS (Battery Management System) er stjórnstöð rafhlöðupakkans, sem ber ábyrgð á rauntíma eftirliti og stjórnun á afli, spennu, straumi og hitastigsbreytum rafhlöðunnar. Aðgerðir BMS fela í sér rafhlöðujafnvægi, bilanagreiningu, hleðslu- og afhleðslustjórnun osfrv. Frammistaða þess ákvarðar heildaröryggi og skilvirkni rafhlöðupakkans.
Sérstök vandamál: Ef BMS er ekki rétt hannað gæti óeðlilegt ástand ekki greinst í tíma, sem leiðir til vandamála eins og ofhleðslu, ofhleðslu eða ofhitnunar á rafhlöðupakkanum.
Lausn:
Vöktunarskynjarar með mikilli nákvæmni: Hánákvæmar spennu-, straum- og hitaskynjarar eru innbyggðir í BMS, sem geta greint nákvæmlega stöðubreytur rafhlöðunnar og sent þær til BMS stjórneiningarinnar í rauntíma. Stjórneiningin greinir hleðslu- og afhleðsluhegðun rafhlöðunnar og jafnvægisstillingu með innbyggðum reikniritum til að tryggja öryggi kerfisins.
Snjöll reiknirit og gagnagreining: Háþróuð reiknirit fyrir rafhlöðustjórnun, eins og taugakerfi, vélanám og önnur tækni, eru notuð til að greina notkunargögn rafhlöðunnar til að spá fyrir um heilsufar og endingu rafhlöðunnar. Byggt á niðurstöðum reikniritgreiningar, fínstillir BMS virkan hleðslu- og afhleðslustefnu til að hámarka endingu rafhlöðunnar.
6. Rafhlöðuvörn hringrás hönnun
Rafhlöðuverndarrásin er mikilvæg öryggisráðstöfun til að koma í veg fyrir ofspennu, undirspennu, skammhlaup og ofstraum rafhlöðupakkans. Ef rafhlöðupakkinn er ekki með viðeigandi verndarrás er auðvelt að valda hættu í alvarlegum tilfellum og það mun valda eldi eða sprengingu í alvarlegum tilvikum.
Sérstök vandamál: Verndarrásin sem vantar eða er illa hönnuð getur valdið skemmdum á rafhlöðunni við hleðslu og afhleðslu eða að hún nái ekki að slíta strauminn við skammhlaup.
Lausn:
Margfeldi verndarbúnaður: Hannaðu og samþættu margar verndarrásir, þar á meðal yfirspennuvörn, undirspennuvörn, yfirstraumsvörn, skammhlaupsvörn o.s.frv. Hver verndarrás er hönnuð til að virka óháð BMS og tryggir að rafhlaðan sé vernduð ef meistarabilun. Til dæmis er hægt að hanna yfirstraumsvörn með blöndu af MOS röri og hröðu öryggi til að ná tafarlausri rafmagnsbilun.
Tvíhliða vernd og einangrunarhönnun: Tvíhliða verndarrásarhönnunin getur samtímis fylgst með hleðslu- og afhleðsluferli rafhlöðunnar til að koma í veg fyrir að rafhlaðan verði fyrir áhrifum af óeðlilegum hleðslutæki og hleðsluenda. Einangrunarrásin milli rafhlöðupakka er hönnuð til að koma í veg fyrir straumflæði milli rafhlöðufrumna og bæta rafmagnsöryggi í heild.
7. Skilvirkni og orkutap
Orkutapið í röð samhliða rafhlöðuhönnun kemur aðallega frá innri viðnám, viðnám tengisins og orkunotkun BMS og verndarrásarinnar. Við hástraumsnotkun mun þetta tap aukast enn frekar, sem dregur beint úr heildarskilvirkni og endingu rafhlöðupakkans.
Sérstök vandamál: Lítil skilvirkni mun leiða til styttri endingartíma rafhlöðunnar, sem hefur áhrif á raunverulega notkunarupplifun tækisins, og langtímaorkutap mun einnig auka hita rafhlöðupakkans.
Lausn:
Fínstillt tengiefni: Notaðu tengiefni með lágt viðnám og mikla leiðni eins og koparpappír, niðursoðinn koparræma eða álræmur. Fínstilltu suðuferlið, með leysisuðu, ultrasonic suðu og annarri háþróaðri tækni til að tryggja hraða og lágt viðnám tengipunktsins, draga úr tapi á raforku á tengipunktinum.
Bætt BMS orkunýtni: BMS ætti að vera hannað með orkunýtni hagræðingu í huga til að forðast óþarfa orkunotkun. Dragðu úr orkunotkun BMS sjálfs með því að nota lágstyrksflögur og snjallar svefnstillingar. Einnig er hægt að bæta orkubataeiningum við BMS til að endurheimta og endurnýta óþarfa orku inni í rafhlöðupakkanum til að bæta heildarorkunýtingu.
8. Öryggi og áreiðanleiki
Rafhlöðupakkar þurfa að takast á við margs konar erfiðar aðstæður eins og titring, högg og háan hita við raunverulega notkun, og öryggi og áreiðanleikahönnun rafhlaðna skiptir sköpum. Bilun á einni rafhlöðu getur valdið vandræðum með allan rafhlöðupakkann, sem leiðir til bilunar í búnaði og jafnvel stofnað öryggi notenda í hættu.
Sérstök vandamál: Bilun í einhverri einingu í rafhlöðupakkanum getur breiðst út, sem hefur í för með sér heildarbilun í rafhlöðupakkanum eða öryggisslysi.
Lausn:
Fjöllaga vörn og óþarfa hönnun: Við hönnun rafhlöðupakka ætti að huga að fjöllaga vörn, svo sem að bæta öryggishlutum eins og brunaskilrúmum og sprengifimum lokum við burðarvirkishönnunina. Óþarfi hönnunin gerir restinni af rafhlöðunni kleift að virka rétt þegar sumar einingar bila og eykur þar með heildaröryggi.
Strangar prófanir og vottun: rafhlöðupakkar þurfa að gangast undir strangar umhverfisaðlögunarprófanir fyrir framleiðslu, þar með talið titringspróf, fallpróf, varma hringrásarpróf osfrv. Í gegnum UL, CE, UN38.3 og aðrar alþjóðlegar vottanir, til að tryggja að rafhlöðupakkinn uppfylli alþjóðlega öryggisstaðla, auka traust notenda.
9. Dynamic viðbragðareiginleikar
Rafhlöðupakkar þurfa að bregðast hratt við breytingum á álagi til að tryggja stöðugleika tækisins. Rafhlaða pakki með hægum kraftmiklum svörun mun valda óstöðugri notkun tækisins og verulegum spennusveiflum, sem hefur áhrif á upplifun notenda.
Sérstök vandamál: Ófullnægjandi viðbrögð rafhlöðunnar geta valdið því að tækið flýtir fyrir og hægir á sér, eða fyrirbæri spennufalls þegar álagið breytist verulega.
Lausn:
Val á háhraða rafhlöðu: Veldu háhraða rafhlöðufrumur með framúrskarandi kraftmikla svörunareiginleika, sem geta fljótt stillt úttakið þegar álagið breytist hratt. Ásamt hraðsvörunaralgrími BMS er hægt að fínstilla kraftmikla eiginleika rafhlöðunnar enn frekar.
Spennusía og rafrýmdsjöfnun: Spennusían og rafrýmdsjöfnunarnetið eru hönnuð við úttaksenda rafhlöðupakkans til að draga úr spennusveiflum og bæta kraftmikla viðbragðsgetu rafhlöðunnar. Þessi hönnun dregur úr spennusveiflum og tryggir stöðugan rekstur búnaðarins við miklar álagsbreytingar.

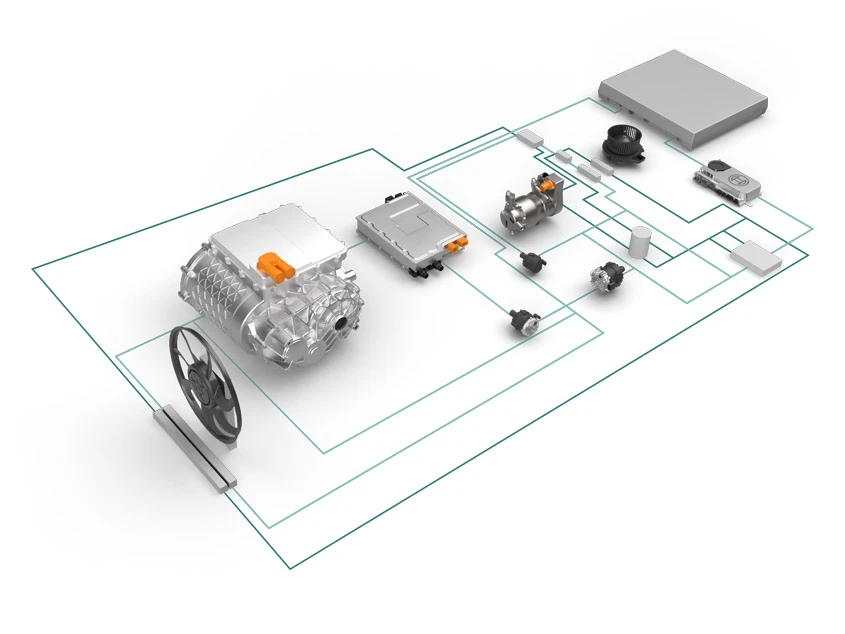

10. Tengitækni og efnisval
Tengihluti rafhlöðupakkans þarf framúrskarandi rafmagns- og hitauppstreymi. Léleg tenging mun leiða til aukinnar viðnáms, snertihitunar og jafnvel bráðnunar, sem getur valdið bilun í rafhlöðupakka í alvarlegum tilvikum.
Sérstök vandamál: Óviðeigandi tengiefni eða lélegt ferli getur aukið viðnám rafhlöðupakkans, valdið staðbundinni ofhitnun, sem leiðir til orkutaps og öryggisáhættu.
Lausn:

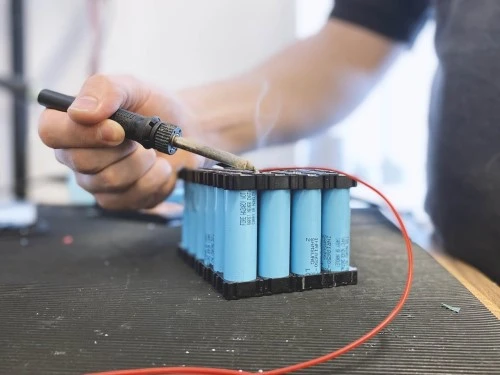

Veldu hágæða tengi og suðutækni: Suðuaðferðir eins og leysisuðu eða ultrasonic suðu eru almennt notaðar í rafhlöðupakkatengingum. Þessar aðferðir tryggja lágt viðnám og mikinn vélrænan styrk á tengistaðnum og forðast slæma snertingu vegna titrings eða hitabreytinga.
Notaðu hitaþolin einangrunarefni: Tengihlutarnir í rafhlöðupakkanum ættu að vera vafðir með hitaþolnu og slitþolnu einangrunarefni, svo sem hitaþolnu borði og Teflon einangruðum rörum. Þessi efni geta í raun komið í veg fyrir skammhlaup eða leka við tenginguna og bætt öryggi og endingartíma rafhlöðupakkans.
