Nútíma rafhjólanotendur búast við að hjólin þeirra geri áreiðanlegan árangur í rigningu, á grófum vegum og í ýmsum loftslagi. Sem „hjarta“ hvers rafhjóls verður rafhlaðan að þola meira en rafmagnsálag - hún verður að standast vatnságang, titring og vélrænt högg. Á samkeppnismarkaði nútímans hefur vatnsheld og höggheld hönnun orðið afgerandi mælikvarði á öryggi rafhlöðunnar, frammistöðu og áreiðanleika vörumerkisins.
Mikilvægt hlutverk vatnsheldrar og höggheldrar verndar
Vatn og titringur eru tvær helstu orsakir bilunar á rafhlöðu-reiðhjóla. Rannsóknir sýna að allt að fjórðungur bilana á vettvangi stafar af innkomu raka eða þreytu af völdum titrings-.
- Vatnsátroðningur getur tært tengi, dregið úr einangrunarviðnámi og kallað fram skammhlaup eða jafnvel hitauppstreymi.
- Stöðugur titringur frá ójöfnum vegum eða flutningi getur losað innri suðu, skemmt BMS íhluti og flýtt fyrir afkastagetu.
Svæðisbundnar aðstæður auka þessa áhættu - mikil úrkoma í Suðaustur-Asíu krefst mikillar vatnsþéttingar, en léleg vegagæði í Afríku og Rómönsku Ameríku krefjast háþróaðrar titringsvarnar. Fyrir framleiðendur er jafnvægi milli mikillar orkuþéttleika og vélrænnar endingar nú verkfræðileg nauðsyn.
Vatnsheld hönnun: Frá byggingarþéttingu til greindar verndar
Að skilja IP einkunnir
IP-kóði (Ingress Protection) skilgreinir viðnám gegn ryki og vatni.
- IPX4: Skvett-heldur (létt rigning)
- IPX6: Þolir öflugum vatnsstrókum - tilvalið fyrir daglega vinnu
- IPX7–IPX8: Þolir tímabundna eða langvarandi kaf - ákjósanlegt fyrir-vega- og há-e-reiðhjól
Heildar IP einkunn gildir um allt rafhlöðukerfið, þar með talið húsnæði, tengi og BMS girðingu.

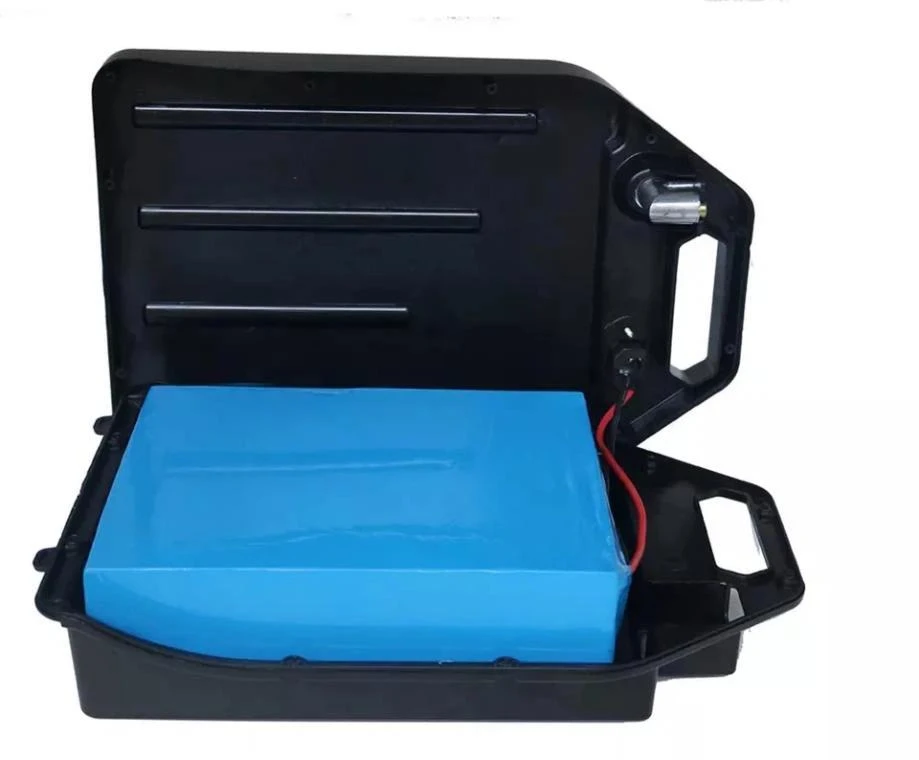

Marg-lagsbygging
Nútíma vatnsheldar rafhlöður fyrir e-reiðhjól nota fjöl-laga "samloku" hólf:
- Ytra lag: Högg-þolið PC/ABS plast fyrir útlit og styrk
- Miðlag: Ál eða ryðfrítt stál fyrir burðarvirki og EMI vörn
- Innra lag: Hita-einangrandi og vatns-fráhrindandi efni sem stjórna hita og raka
Verkfræðingar samþætta einnig frárennslisrásir og þéttigildrur til að leiða tilfallandi vatn frá viðkvæmum svæðum.
Viðmót og tengivörn
Tengi eru veikasti hlekkurinn í vatnsþéttingu. Háþróuð hönnun notar:
- Tvöföld O-hringaþéttingar og vatnsfælin húðun
- Segulhleðslutengi með falnum tengiliðum
- Rakaskynjarar sem gefa vísbendingu um að BMS sleppi á öruggan hátt ef vatnsátroðningur greinist
Jafnvægi á öndun og vatnsheld
Fulllokað girðing er hætta á þrýstingsuppbyggingu og hita varðveislu. Með því að nota ePTFE öndunarhimnur geta rafhlöður „andað“ án þess að hleypa vatni inn. Sum hönnun bætir við þurrkefniseiningum til að halda innri rakastigi lágum til að-varinn verði stöðugur.
Framleiðslu nákvæmni
Jafnvel besta hönnunin mistekst án þéttrar ferlistýringar. Hágæða-framleiðendur innleiða:
- Helíumleka- eða þrýstingsfallspróf- fyrir heilleika girðingar
- Sjálfvirk togstýring til að herða innsigli
- Lok-á-línu úða- og dýfingarprófanir á hverri lotu
Höggheld hönnun: Verkfræði fyrir högg og titring
Titringur á móti losti
- Titringur: Stöðugar litlar-amplitude sveiflur sem þreyta efni og liðamót.
- Áfall: Skyndileg, mikil-orkuáhrif sem valda burðarvirki eða rafmagnsbilun.
Áhrifarík höggheld rafhlaða verður að draga úr hvoru tveggja.
„Stíf-Utan, sveigjanleg-að innan“ byggingarheimspeki
Ytri skeljar úr áli eða styrktu plasti vernda gegn utanaðkomandi áhrifum, á meðan innri lög af teygjufyllingu gleypa og dreifa krafti.
Sumar hágæða hönnun skilja eftir 5–10 mm bil milli frumueininga og húss, fyllt með teygjanlegu dempandi efni til að einangra titring.
Efnisnýjungar
Ný efni bjóða upp á meiri dempun og hitastöðugleika:
- Málmgúmmí fyrir-hátíðni titringseinangrun
- Silica airgel púðar fyrir mikla högg
- Grafen-styrkt samsett efni sem sameina hitaleiðni og mýkt
Modular skipulag og fjöðrun
Modular frumuklasar geta beygt sjálfstætt til að koma í veg fyrir orkuflutning við áföll. Háþróuð festingarkerfi nota teygjanlegar fjöðrunarfestingar eða aðlagandi dempara sem stilla stífleika eftir aðstæðum á vegum.
Greindur BMS eftirlit
Næsta-kynslóð BMS samþættir hröðunarmæla til að greina titringsstig og áhrifatilburði. Þegar kerfið greinir óeðlilega hröðun getur kerfið:
- Kveiktu á öryggisstillingu
- Takmarka afhleðslustraum
- Látið notendur vita til skoðunar
Prófun og vottun: Frá stöðlum til raunverulegrar-heimsprófunar
Alþjóðlegir staðlar tryggja að vatnsheldar og höggheldar fullyrðingar þýða raunverulegan áreiðanleika.
- IEC 60529 - IP vatnsheld/rykheld flokkun
- UL 2271 - öryggisstaðall litíum rafhlöðukerfis
- GB/T 31467.3 - Titrings- og vélræn álagspróf
- UN 38.3 - Flutningsöryggi fyrir litíum rafhlöður
Prófunaraðferðir innihalda:
- Úða-, þotu- og dýfingarprófanir við skilgreindan þrýsting og tímalengd
- Multi-slembi titringur í allt að 63 klukkustundir í þrjár áttir
- Fall- og höggprófun sem líkir eftir raunverulegum reið- eða sendingarskilyrðum
Toppframleiðendur-stiga fara lengra en að uppfylla reglur, bæta við hraðari lífsprófum og umhverfisálagsskimun til að tryggja stöðugan áreiðanleika.

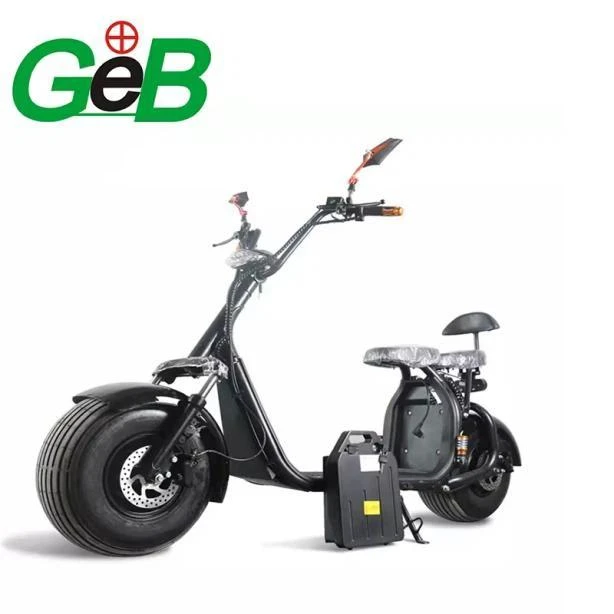

GEB vatnsheld E-reiðhjólarafhlaða
GEB Vatnsheld E-reiðhjólarafhlaðasýnir hvernig háþróuð hönnun skilar sér í frammistöðu á sviði.
- IPX6 vatnsheldur einkunn verndar gegn háum-vatnsþrýstingi og erfiðu umhverfi.
- Styrkt logavarnarefni-þolir högg og titring á sama tíma og það er umhverfisvænt-.
- Greindur BMS fylgist stöðugt með spennu, straumi og hitastigi, sem tryggir örugga notkun.
- Hár-orkufrumur-þéttleika lengja aksturssvið, með áreiðanlegri afköstum frá –20 gráðum til +60 gráður.
- Rafhlaðan er með 2,000+ hleðslu- og afhleðslulotur og endist 20% iðnaður viðmið.
- Fullkomlega í samræmi við evrópska og ameríska öryggisstaðla og sérhannaðar fyrir getu og vörumerki.
Þetta tilfelli sýnir hvernig ígrunduð samþætting vatnsheldrar, höggheldrar og rafrænnar verndar leiðir til endingargóðrar,-afkastamikillar rafhlöðu- sem hentar fyrir fjölbreytta markaði.
Niðurstaða: Byggja áreiðanleika inn í hverja ferð
Vatnsheld og höggheld hönnun skilgreinir næstu kynslóð af -rafhlöðum fyrir rafhjól - sem umbreytir öryggi og langlífi úr eftiráhugsun í verkfræðilegar undirstöður.
Þar sem reiðmenn krefjast fjölhæfari hreyfanleika og vörumerki keppa um áreiðanleika, munu framleiðendur sem ná tökum á þéttingartækni, vélrænni styrkingu og snjöllu eftirliti leiða heimsmarkaðinn.
Fyrir OEM og dreifingaraðila sem leita að langtíma-samstarfsaðilum í há-verndandi rafhlöðum-reiðhjóla, veitir GEB sannaða sérfræðiþekkingu og vottaðar lausnir sem skila bæði afköstum og hugarró.
