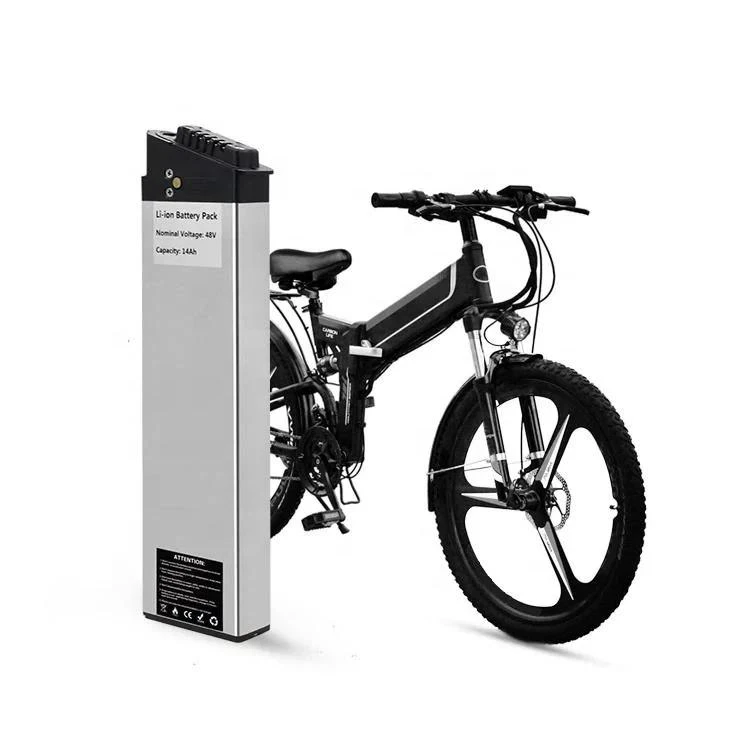

Hvaða gaugir vír fyrir 48V rafhlöðu ebike

Að velja réttan vírmælir fyrir 48V rafhlöðu rafhlöðu er ekki bara eindrægni, heldur grundvallarákvörðun sem hefur áhrif á öryggi kerfisins, skilvirkni og langtíma áreiðanleika. Eftir því sem e-hjólhönnun verður sífellt öflugri og samningur er raflögn ekki lengur eftirhugsun heldur mikilvægur hönnunarþáttur.

Hvort sem þú ert að byggja upp sérsniðið afkastamikið kerfi eða uppfæra núverandi, þá er mikilvægt að skilja hvernig spenna, kraftur og straumur þýða í raunverulegar kröfur um vír. Sem fagmaður48V EBIKE rafhlöður framleiðandi, við munum leiðbeina þér í gegnum lykilreglur um val á vír fyrir 48V rafmagns hjólakerfi í þessari grein.

Að skilja spennu, rafafl og straum

Áður en þú velur réttan vírmælir fyrir 48V rafhlöðu rafhlöðukerfi er það bráðnauðsynlegt að skilja grunnsambandið milli spennu (V), rafafls (W) og straums (A). Þessar þrjár rafstærðir eru háð innbyrðis og eru grundvöllur allra ákvarðana um raforkuflutning í rafknúnum forritum.

Formúlan sem stjórnar þessu sambandi er:

P (Power in Watts)=v (Spenna) × I (straumur í magnara)

Fyrir dæmigert 48V rafhjólakerfi sem er metið á 1000 vött getum við reiknað núverandi teikningu sem:

1000W ÷ 48V=um það bil 20,83a

Þessi reiknaða straumur er stöðugur álag sem vírinn verður að vera áreiðanlegur og á öruggan hátt án þess að ofhitna eða örva óhóflegan spennufalli. Það er einnig mikilvægt að gera grein fyrir hámarks álagsaðstæðum svo sem skyndilegri hröðun eða klifur-þar sem kerfið gæti farið yfir nafngráðu þess. Þess vegna snýst val á vír ekki bara um að uppfylla reiknað meðaltal; Það verður að taka þátt í raunverulegum gangvirkni, þar með talið tímabundnum straumum og umhverfisálagi.

Í stuttu máli, vírinn sem þú velur verður ekki aðeins að styðja við rafmagnsálag kerfisins heldur bjóða einnig lofthæð fyrir hitauppstreymi, líkamlega sveigjanleika og endingu til langs tíma.

Mælt með vírmælingum fyrir 48V ebike kerfi

Þegar búið er að skilja núverandi eftirspurn er næsta skref að ákvarða hvaða vírmælir ræður við það á áhrifaríkan og á öruggan hátt. Byggt á reynslugögnum frá raflögn rafknúinna ökutækja og staðfest með prófunum í iðnaði, eru tvö viðeigandi vírmælingar fyrir 48V, 1000W rafhjólakerfi 12 AWG og 10 AWG.

Svona bera þeir saman:

Samkvæmt báðum vettvangsleiðslustöðlum og árangursríkum árangri:

• 12 AWG er tæknilega nægjanlegt og býður næstum tvöfalt nauðsynlega styrkleika. Það er hagnýtt val fyrir kerfi með stuttum raflögn og lítil hætta á ofhleðslu.
• 10 AWG er hins vegar ákjósanlegi kosturinn í flestum raunverulegum forritum. Það veitir marktækt meira lofthæð fyrir núverandi bylgja, dregur úr spennu yfir lengri vegalengdir og hjálpar til við að koma í veg fyrir hitauppbyggingu-sérstaklega mikilvæga í þéttum pakkuðum rafrænum ramma.

Í breyttum eða afkastamiklum rafrænum hjólum, þar sem fylgihlutir, stýringar eða endurnýjunarhemlun geta ýtt kerfum út fyrir nafnmat þeirra, er það að velja mál með aukinni afkastagetu ekki bara val á því að það er krafa um sjálfstætt öryggi og áreiðanleika.

Vírmælir og öryggisráðleggingar fyrir ebike kerfið

Hvers vegna 10 AWG er öruggara og praktískara val

Þó að 12 AWG geti dugað í orði, í reynd, koma 10 AWG fram sem öflugri og framsækið val. Hærri straumgeta þess þýðir meiri öryggismörk, sem tryggir að jafnvel undir tímabundnum toppum eða jaðarálagi er raflögnin áfram vel innan hitauppstreymis.

Fyrir utan öryggi hafa 10 AWG vír lægri viðnám, sem leiðir til minnkaðs spennufalls yfir raflögnina. Þetta bætir skilvirkni aflgjafa, sérstaklega áberandi við mikla hröðun eða þegar það er gert brött halla. Minni spennufall þýðir minni orku sem er sóaður sem hiti, sem stuðlar beint að lengri endingu rafhlöðunnar og stöðugri afköst mótors.

Önnur íhugun er vírlengd. Í mörgum rafhjólum byggir-miðað við þá sem eru með aftan á mótorum eða ramma samþættri rafhlöðum geta verið verulegar. Spennufall er í réttu hlutfalli við bæði straum og fjarlægð. Þykkari 10 AWG vírinn, með lægri viðnám, bætir þetta og varðveitir orkuhrygg við mótor endann.

Vettvangsreynsla styður þetta. Reiðmenn með 35A stýringar hafa greint frá stöðugum afköstum og köldum kapalhita þegar þeir nota hágæða 10 AWG kísillvír, jafnvel við viðvarandi sviðsmyndir. Aftur á móti, þynnri vír-sérstaklega þeir sem eru undir 12 AWG-tend til að hita upp áberandi með tímanum og kynna langtímaáhættu.

Einfaldlega sagt, 10 AWG uppfyllir ekki bara þarfir 48V, 1000W E-hjólakerfis-það er umfram þær á þann hátt sem endurspeglar góða verkfræði og hagnýt framsýni.

Önnur sjónarmið þegar þú velur vírmælir

Vírmælir er aðeins hluti af jöfnunni. Aðrir þættir hafa áhrif á raflögn og með útsýni yfir þá geta haft áhrif á allt kerfið.

Lengd vírs og leiðar

Lengri vír auka viðnám og spennufall. Ef byggingin þín felur í sér kapal keyrir lengur en tvo metra, stígur upp í þykkari mál eins og 10 AWG eða jafnvel 8 AWG-er ráðlegt. Skarpar beygjur, þéttar girðingar og leiðar meðfram hitagjafar íhlutum geta aukið hitastig vírsins enn frekar og blandað þörfinni fyrir hitauppstreymi.

Einangrunarefni

Ekki er öll einangrun búin til jöfn. Hefðbundin PVC getur verið ásættanlegt fyrir grunnbyggingar, en kísill einangruð vír býður upp á yfirburða hitastigþol (allt að 180 gráðu), meiri sveigjanleika og lengra líf undir vélrænu álagi. Fyrir forrit sem verða fyrir sól, hita eða tíð hreyfingu er eindregið mælt með kísill.

Samhæfni tengisins

Vírinn er aðeins eins sterkur og tenging hans. Mismunandi vír og tengieinkunn er tíð uppspretta kerfisbilunar. Til dæmis geta Anderson Powerpoles, sem metnir voru fyrir 60a, parað saman við 10 AWG með góðum árangri en með því að nota þá með 12 AWG á háu álagi á hættu að ofhitna tengihúsinu, jafnvel þó að vírinn sjálfur sé nægur.

Sveigjanleiki vs passa

Þykkari vír bjóða upp á betri afköst en getur verið erfiðara að beina í þéttum rammarýmum. Jafnvægi á rafvirkni með vélrænni hagkvæmni skiptir sköpum. Með því að nota sveigjanlegan, margra strengja vír dregur úr þessu máli, sérstaklega þegar um þéttar beygjur eða kraftmikla sveigju er að ræða.

Algeng mistök og öryggisráð

Þrátt fyrir skýrar leiðbeiningar sjáum við oft endurtekin mistök í DIY og jafnvel einhverjum viðskiptalegum byggingum:

• Undir vírinn: Að velja vír eingöngu út frá nafnstraumi, án þess að gera grein fyrir bylgjum eða lengd, getur leitt til ofhitunar eða ótímabæra bilunar.
• Að hunsa tengibúnað: Jafnvel besti snúran mun mistakast ef parað er við tengi sem ræður ekki við strauminn.
• Notkun óstaðfests eða illa merktra snúru: Virtur vírmerki innihalda venjulega prentaða sérstakar upplýsingar og vottanir (td UL, SAE) á jakkanum. Forðastu almennar eða ómerktar vír fyrir mikilvæg E-hjólakerfi.

Hvernig geturðu sagt hvort vírinn þinn er ekki í skilum? Gaum að:

• Vír sem finnst hlýtt eða heitt eftir að hafa hjólað
• Dimming ljós eða silaleg viðbrögð við inngjöfinni undir álagi
• Brennt lyktar nálægt tengjum eða öryggishúsum

Í slíkum tilvikum skaltu skoða raflögnina þína, uppfæra í þykkari mál og sannreyntu að tengin þín og öryggi séu metin á viðeigandi hátt.

Niðurstaða

Í hvaða 48V rafhjólakerfi ákvarðar vírmælirinn hversu skilvirkt afl er hægt að flytja frá rafhlöðunni yfir í stjórnandann og mótorinn, svo og hversu örugglega hægt er að flytja það undir álagi. Þó að 12 AWG vírmælir geti tæknilega uppfyllt núverandi kröfur 1000W kerfa, hefur 10 AWG reynst vera vitrara val fyrir flestar hagnýtar forrit. Það býður upp á meiri hitauppstreymi, lægri þrýstingsfall og sveigjanleika fyrir uppfærslu kerfisins.

Til viðbótar við töluleg gildi þarf val á vírmælingum einnig að íhuga einangrunargæði, snúruleið og tengibúnað. Oft er hægt að kenna algengustu raflögn vandamálum í rafrænu hjólum - ofhitnun, aflmissi eða hléum bilun - á ófullnægjandi vírmælingum.

Á endanum er það fjárfesting í afkomu, öryggi og endingu E-hjóls. Í kerfi þar sem núverandi þéttleiki er mikilvægur, láttu ekki vírmælinguna vera veikasta hlekkinn.Hafðu samband við okkur til að læra meira um rafmagns hjólafhlöður. (sales@gebattery.co )
